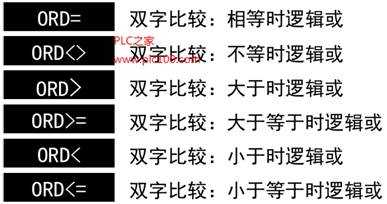

松下PLC FP1的雙字比較邏輯運算指令舉例

• 2018-09-08

概述

將兩個雙字數據項按照比較條件進行比較，通過比較結果控制OR運算。根據比較的結果，確定觸點的ON或OFF。與其他觸點并聯。

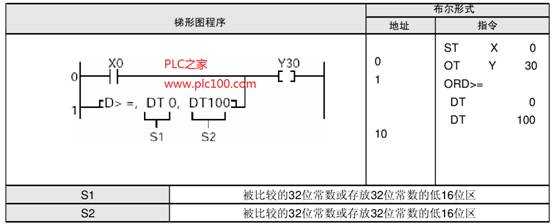

程序示例

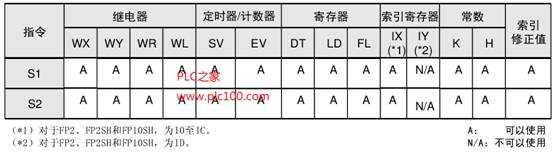

操作數

示例說明

將數據寄存器(DT1, DT0)的內容與數據寄存器(DT101, DT100)的內容進行比較。當X0閉合或者(DT1, DT0)>=(DT101, DT100)時，外部輸出繼電器Y30為ON。

當(DT1, DT0)<(DT101, DT100)并且X0處于斷開狀態時，外部輸出繼電器Y30為OFF.

描述

根據比較條件，將由S1及S1+1指定的雙字數據與由S2及S2+1指定的雙字數據進行比較。當比較結果為某一指定狀態(=、<、>等)時，ORD指令作用于并聯連接的觸點。

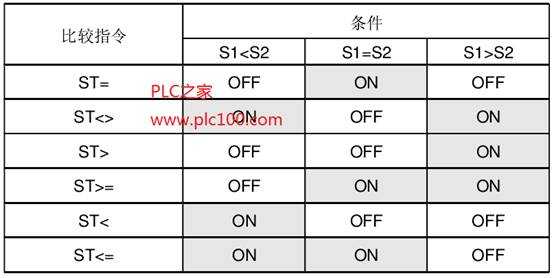

比較運算的結果如下:

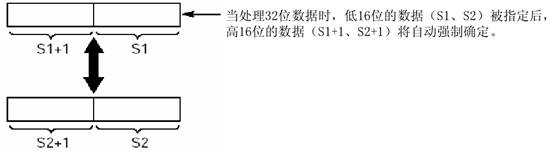

處理32位數字時，指定低16位區(S1, S2)后，會自動確定高16位區（s1+1, s2+1）。

有關使用的注意事項

編程時，OR比較指令ORD=, ORD<>, ORD>, ORD>=, ORD<和ORD<=應從母線開始書寫。

多個OR比較指令ORD=, ORD<>, ORD>, ORD>=, ORD<和ORD<=可以連續使用。

若與BCD碼或其他類型的數據混合使用，則當最高位為1時，數據為負值，并且不能得到正確的比較結果。在此情況下，請在進行比較之前，使用F83 （DBIN）指令或其他類似指令將數據轉換為二進制數據。
