松下PLC 16位數據求反傳輸指令F2(MV/)P2(PMV/)舉例

概述 將16位數據按位取反并復制到指定的16位區域。

對于FP-M/FP0/FP1，P型高級指令不適用。

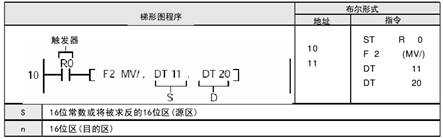

程序示例

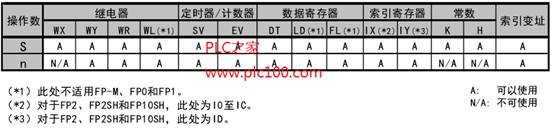

操作數

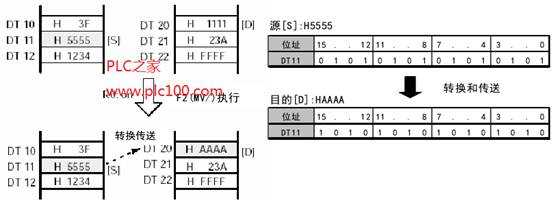

示例說明

當觸發器R0為ON時，將數據寄存器DT11的內容取反后傳輸到數據寄存器DT20。

描述

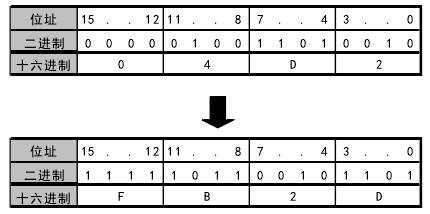

將由S指定的16位數據或16位等值常數進行按位取反，并傳輸到由D指定的16位區。

標志位狀態

·錯誤標志(R9007):當用變址數指定的區超限時為ON并保持ON狀態。

·錯誤標志(R9008):當用變址數指定的區超限時瞬間為ON。
