SET、RST指令 松下FP1系列基本順序指令

指令功能

SET：置1指令（置位指令），強制輸出線圈Y、R接點接通并保持。

RST：置0指令（復位指令），強制輸出線圈Y、R接點斷開。

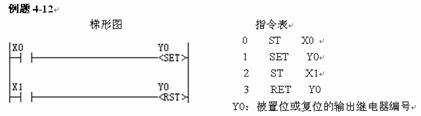

例題解釋

1. 觸發信號X0接通時，執行SET指令，使Y0=ON，而后不管X0如何變化，輸出Y0均保持其接通狀態，直至執行RST Y0指令。

2. 觸發信號X1接通時，執行RST指令，使已接通的Y0=OFF而后不管觸發信號X1如何變化Y0均保持斷開狀態。SET、RST指令只檢測觸發信號的上升沿，時序圖如圖4-17所示。

X0

X1

Y0

圖4-17 時序圖

3. SET、RST操作數：Y、R

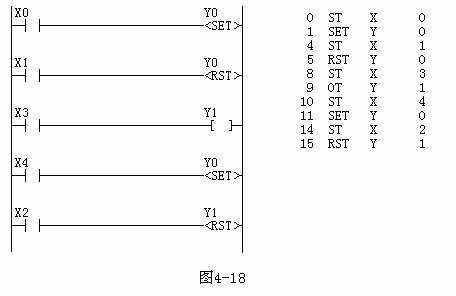

4. 對繼電器Y和R可以使用相同編號的SET、RST指令次數不限。如圖4-18所示

5. 當使用SET和RST指令時，輸出的內容隨運行過程中每一段的執行結果而變化。

6. SET和RST指令不一定要成對使用，對于由OUT 指令觸發的Y或R也能用RST指令強制復位?！?/span>
