PLC編程技巧

在編寫PLC梯形圖程序時應掌握如下的編程技巧。

1) 串聯觸點較多的電路編在梯形圖上方，如圖4-25所示。

a）電路安排不當 b）電路安排得當

圖4-25 梯形圖程序

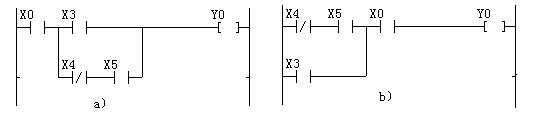

2) 并聯觸點多的電路應放在左邊，如圖4-26所示。圖4-26 b）比a）省去了0RS和ANS指令。若有幾個并聯電路相串聯時，應將觸點最多的并聯電路放在最左邊。

a）電路安排不當 b）電路安排得當

圖4-26 梯形圖程序

3) 對復雜電路的處理

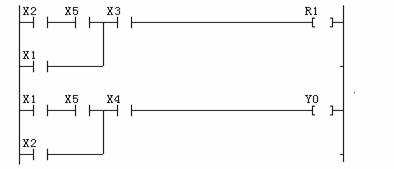

(1) 橋式電路的編程 圖4-22所示的梯形圖是一個橋式電路，不能直接對它編程，必須重畫為圖4-27所示的電路才可進行編程。

圖4-27 梯形圖程序

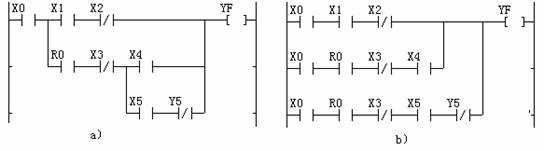

(2) 如果梯形圖構成的電路結構比較復雜，用ANS、0RS等指令難以解決，可重復使用一些觸點畫出它的等效電路，然后再進行編程就比較容易了，如圖4-28所示。如果使用編程軟件也可直接編程。

a）復雜電路 b）重新排列電路

圖4-28 梯形圖程序
