松下FP PLC的PSHS、RDS、POPS指令例解

• 2018-09-08

PSHS 壓入堆棧

RDS 讀取堆棧

POPS 彈出堆棧

概述

PSHS:存儲該指令之前的運算結果。

RDS:讀取由PSHS指令所存儲的運算結果。

POPS:讀取并清除由PSHS所存儲的運算結果。

　

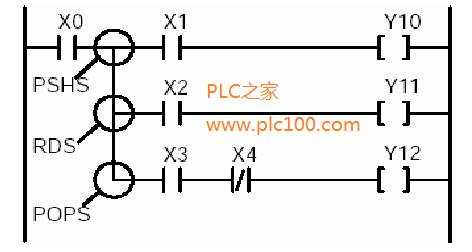

程序示例

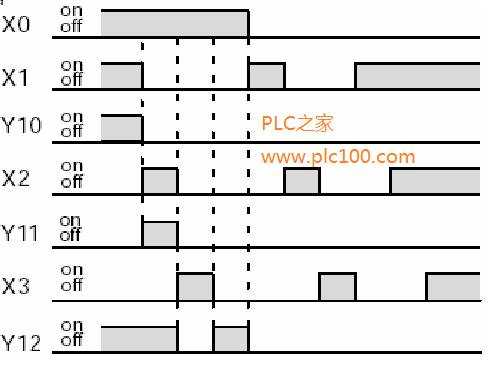

示例說明

當X0閉合時:

一由PSHS指令保存之前運算結果，并且當X1閉合時，Y10為ONo

一由RDS指令來讀取所保存的運算結果，并且當X2閉合時Y11為ONo

一由POPS指令來讀取所保存的運算結果，并且當X3斷開時，Y12為ON。同時清除由PSHS指令存儲的運算結果。

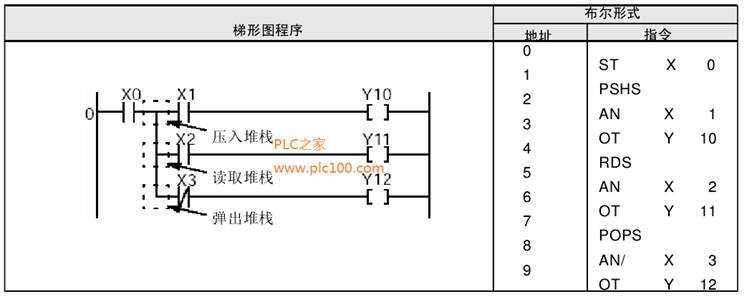

一個運算結果可以存儲到內存中，而且可以被讀取并用于多重處理

PSHS(存儲運算結果)

由木條指令存儲運算結果，并且繼續執行下一條指令。

RDS(讀取運算結果)

讀取由PSHS指令所存儲的運算結果，并且利用此結果從卜一步起繼續運算。

POPS(復位運算內容):

讀取由PSHS指令所存儲的運行結果，并且利用此結果從卜一步起繼續運算。同時還要清除由PSHS指令存儲的運算結果。

上述這些指令用于由某各觸點產生的、后接其他一個或多個觸點的分支結構。

編程時注意事項

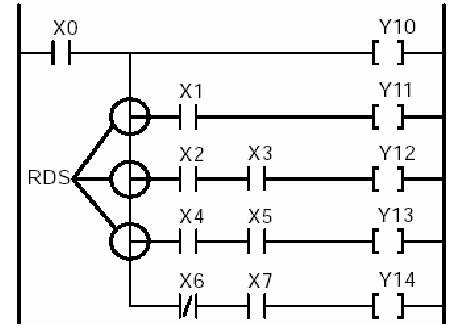

可通過連續使用RDS指令繼續重復使用同一結果。

在最后時，必須使用POPS指令。

RDS指令可重復使用任意次數。

有關連續使用PSHS指令時的注意事項

PSHS指令可連續使用的次數有一定限制。在出現下一條POPS指令之前，可連續使用PSHS指令的次數如下所示。若指令的連續使用次數大于允許使用次數，該程序將不能正常運行。
