松下FP1系列PLC的置位指令SET和復位指令RST使用

• 2018-09-08

下面將結合實例介紹松下FP1系列PLC的置位指令SET和復位指令RST，它們基本的功能如下：

SET：當滿足執行條件時，輸出變為ON，并且保持ON的狀態。

RST：當滿足執行條件時，輸出變為OFF，并且保持OFF的狀態。

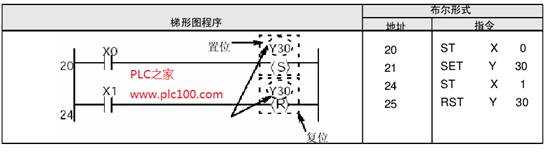

程序示例

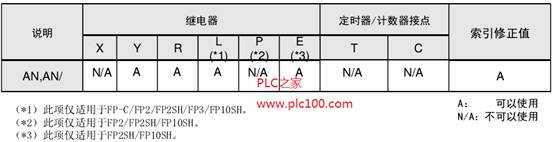

操作數

示例說明

描述

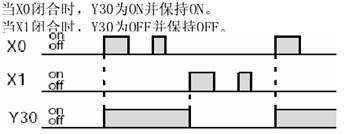

當觸發器閉合時，執行SET（置位）指令。即使觸發電器狀態改變，輸出線圈也會為ON并保持ON狀態。

當觸發器閉合時，執行RST（復位）指令。即使觸發電器狀態改變，輸出線圈也會為OFF并保持OFF狀態。

可以通過SET（置位）和RST（復位）指令，多次使用具有同一編號的繼電器輸出。（即使進行程序的總體檢查，也不會將其作為語法錯誤來處理。）

使用SET（置位）和RST（復位）指令時

當使用SET（置位）和RST（復位）指令時，輸出的值會隨運算過程的期間的各步而改變。
