松下PLC FP1主控繼電器和結束指令INT、IRET使用

• 2018-09-08

概述：

當執行條件為ON時，執行MC和MCE之間的程序。

當執行條件為OFF時，MC和MCE之間的輸出全部為OFF。

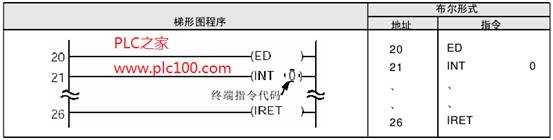

程序示例

描述

當產生中斷輸入時，開始執行由工NT指令起始的指定編號的中斷程序。

當中斷程序到達工RET指令時，程序返回中斷發生時的地址，恢復運行主程序。

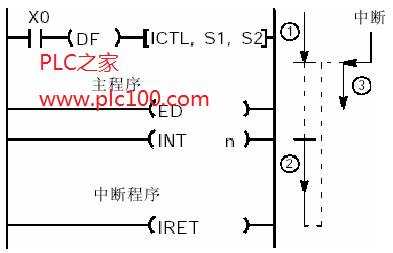

當中斷發生時，按如上所示的(1) (2) (3)順序執行程序。

在缺省設置下，所有的中斷程序無效并且不被執行。應當使用ICTL指令設置允許執行中斷程序。

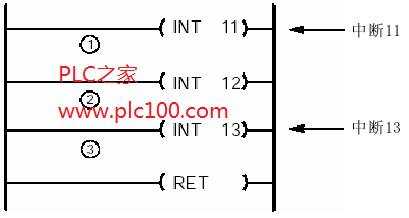

示例: 當產生中斷程序11的中斷時，執行(1)至(C3)。當產生中斷程序13的中斷時，執行(3)。

對于FP-M/FP0/FP1，編程時不能將一個中斷程序寫在另一個中斷程序之中。

同時出現一個以上中斷的控制

當同時出現一個以上的中斷時，首先執行編號較小的中斷程序。其他程序被置于等待執行狀態。當第一個中斷程序結束后，將按編號順序由小到大執行其他程序。

示例:
