松下PLC FP1 F6(DGT),P6(PDGT)十六進制數位傳輸指令

• 2018-09-08

將一個16位區的十六進制數位(digit,4bit)復制到另一個16位區中指定的數位。

對于FP-M/FPO/FP1，P型高級指令不適用。

程序示例

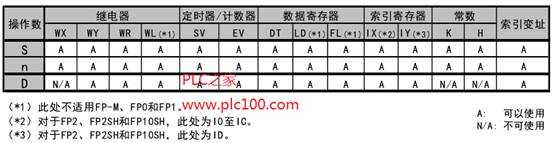

操作數

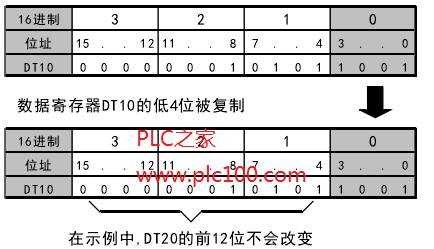

示例說明

描述

將由S指定的十六位數據中或16位等值常數中的十六進制數位，復制到由D指定的16位區。

對應的數位由n指定。

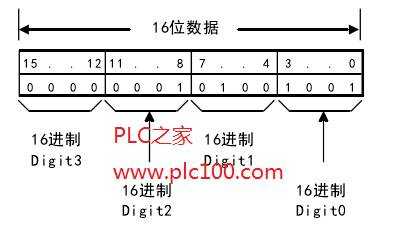

數位(digit)

數據中每4個二進制位(bit)構成一個數位((digit)。

在本指令中，16位的數據被分為4個數位。這些數位從最低位開始按順序稱為digit0,digit1、digit2和digit3。

標志位狀態

·錯誤標志(89007):當用變址數指定的區超限時為ON并保持ON狀態。

·錯誤標志(89008):當用變址數指定的區超限時瞬間為ON。
