松下FP PLC向智能單元的共享內存寫入數據指令

• 2018-09-08

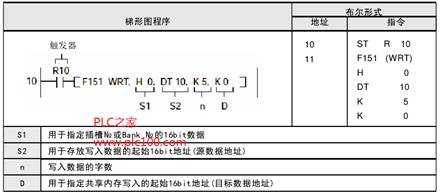

程序示例

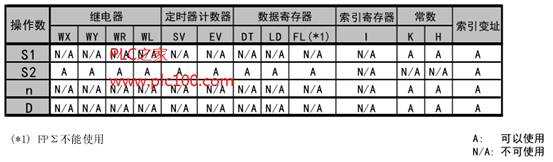

操作數

示例說明

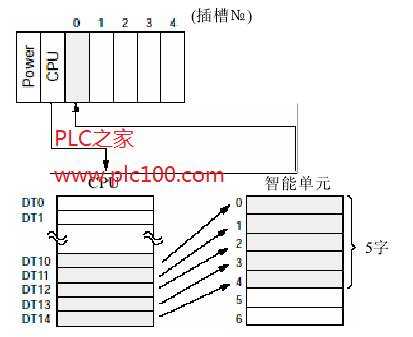

當觸發器R10變為ON時，將存儲在CPU的DT10--DT14的5個字的數據寫入智能單元模塊(位于插槽0)中從K0到K4的共享內存.

描述

向由S1指定的智能單元(智能板卡)的、從D指定的地址開始的共享內存寫入n個字的數據，源數據從S2開始存放.

指定不同的項目

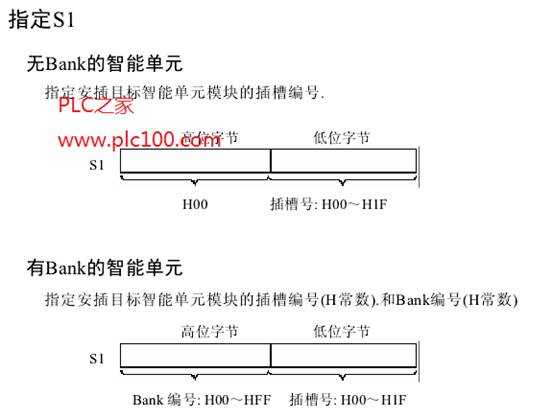

指定插槽N?；?/span>Bank No (S1)

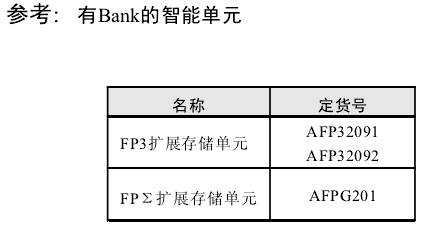

指定智能單元安插的插槽.如果存儲區存在bank，則需要按照bank進行指定.

指定寫入的字數

使用K常數.需要讀入10個字時、指定”K10".

指定智能單元中共享內存的寫入起始地址(D)

根據不同的智能單元共享內存分配表進行指定.

指定地址2時、以”K2"指定.

標志狀態

錯誤標志(R9007)當以下情況時變為ON并且保持

錯誤標志(R9008)當以下情況時瞬間變為ON

一S1超出指定范圍

一使用索引寄存器指定數據區超出范圍

一寫入的數據區域超出S2
