1.分析梯形圖的邏輯功能并作時序圖

分析圖4-47梯形圖的邏輯功能并作時序圖。

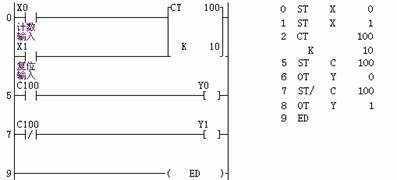

圖4-47 例題4-24計數器梯形圖

例題解釋

計數器被復位（X1=ON）或在X1=OFF的計數過程中當前值未達到“0”時，上圖中的Y0=OFF；Y1=ON。在X1=OFF的條件下若連續檢測到10次X0的上升沿，即當前值為“0”，計數器C100=ON，即常開觸點C100閉合，常閉觸點C100斷開，Y0=ON，Y1=OFF，其狀態一直保持到復位信號X1=ON，各觸點及繼電器復位，如圖4-48所示。

10次 5 次 10次

X0

X1

C100

Y0

Y1

圖4-48 例題4-24時序圖
