3.PLC采用定時器和計數器組成的長時間延時電路

采用定時器和計數器組成的長時間延時電路，如圖4-50所示。

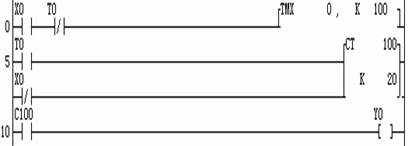

圖4-50 長時間延時電路

當輸入X0端接通T0開始計時，經過10s后，T0的常開觸點閉合，計數器CT100減1計數一次，與此同時T0的常閉觸點打開使T0線圈斷電，導致T0復位，即T0常開觸點打開常閉觸點又閉合，T0重新計時。10s后T0觸點再次動作，如此循環……。當CT100計數器經過10s×20＝200s后，計數器CT100有輸出，C100常開觸點閉合，輸出Y0接通。顯然，輸入X0接通后，延時10×20s輸出Y0。
