將ASCII字符輸出到打印機指令F147(PR)松下PLC

• 2018-09-08

備注：本指令只適用于只用于晶體管輸出型PLC

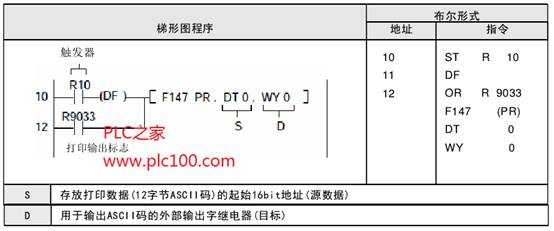

程序示例

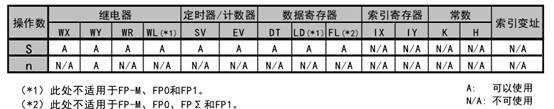

操作數

示例說明

當執行條件(觸發器)R10為ON時，通過外部數據字繼電器WY0，輸出存放在數據寄存器DT0~DT5的ASCII碼。

描述

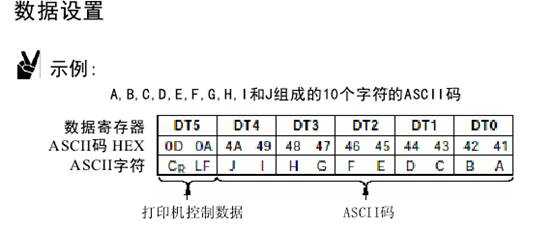

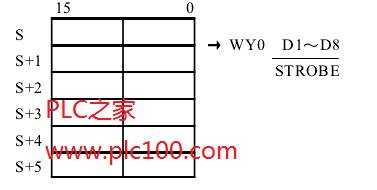

將存放在由S指定的6個字的存儲區中的12個字符的ASCII碼輸出由D指定的外部字繼電器WY。

如果指定的輸出與商用打印機相連，則打印輸出相關的ASCII碼.

只有WY的0-8位用于實際的打印輸出.

從存儲區的低字節開始打印輸出ASCII碼.

必須在最后設置控制代碼(LF+CR)用于打印機.

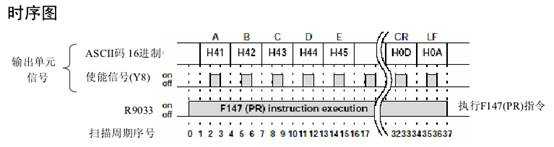

輸出一個字符需要3個掃描周期，所以從開始打印到12個字符輸出完畢同需要37個掃描周期.

編程時注意事項

在某一時刻不能同時執行多個F147 (PR)指令.編程時應利用打印輸出標志(89033)，防止在執行F147 (PR)指令期間重復執行.

可以利用ASCII轉換指令「F95 (ASC)]將字符串常數轉換為ASCII碼.

必須使用晶體管輸出的單元或板卡.

執行木指令時，由D指定的WY區中的Y 9}-Y F被置為0 (OFF) .

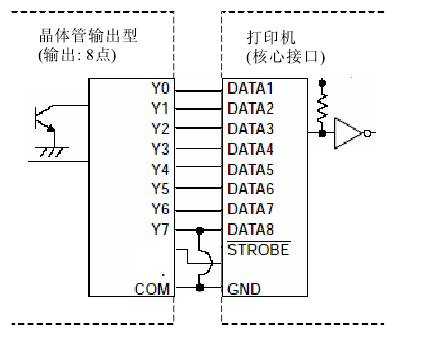

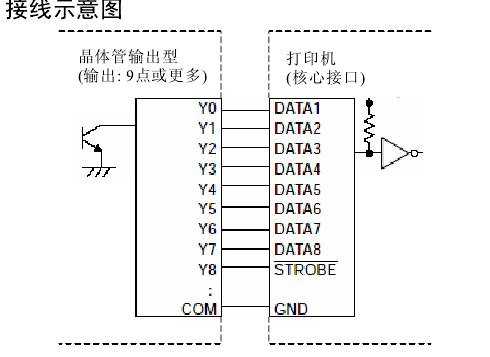

接線示意圖

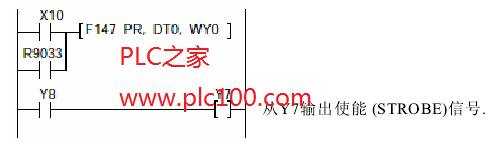

程序示例
