松下PLC數據塊比較指令F64（BCMP, PBCMP）

F64（BCMP, PBCMP）以字節為單位將一個指定數據塊與另一指定數據塊進行比較。對于FP-M/FPO/FP1, P型高級指令不適用。

程序示例

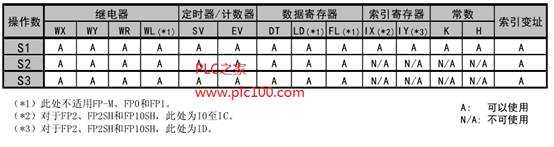

操作數

示例說明

當觸發器R0為ON時，根據數據寄存器DT0中的比較條件，將數據寄存器DT10 (DT10由低位字節起的4個字節)的數據塊與數據寄存器DT20(由DT20高位字節起的4個字節)的數據塊進行對比。當兩數據塊相同時，內部繼電器R0為ON.

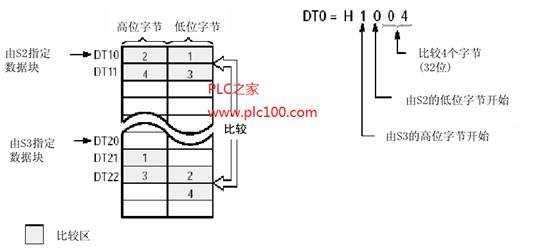

當DT0中為H1004、兩數據塊如下時:

描述

根據S1指定的內容，比較S2指定的數據塊的內容與S3指定的數據塊的內容。當比較結果為S2=S3時，特殊內部繼電器R900B(=標志)為ON。S1是用于指定比較范圍等的控制數據。

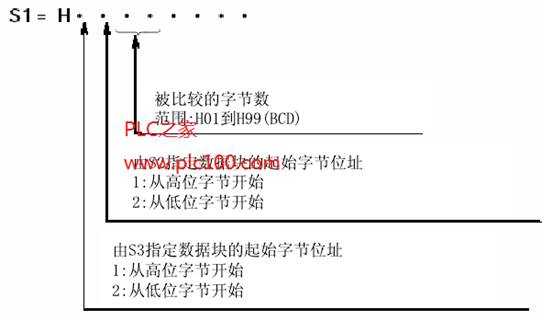

如何指定控制數據“S1"

設置示例

從由S2指定的低字節開始的4個字節與S3指定的高字節開始的4個字進行比較時，應指定S1為H1004

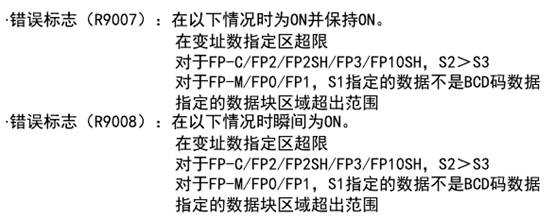

標志位狀態

編程時的注意事項

每次執行一個比較指令時，用于比較指令的標志R900B也更新。

因此:

一程序應在F64 (BCMP)指令之后立即使用R900Bo

一應輸出到輸出繼電器或內部繼電器以保存結果。

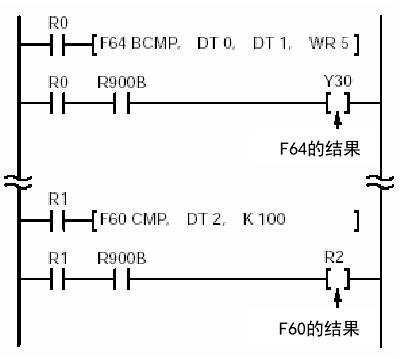

描述：

如上述程序中所示，觸發器（R0或R1)一定要在標記R900B之前使用。但是，如果使用

89010(常閉觸點)，則不必在R900B之前使用觸發器。
