FX系列PLC的計數器C的功能、結構和計數過程

l 功能：對內部元件X、Y、M、S、T、C的信號進行計數。

l 結構：線圈、觸點、設定值寄存器、當前值寄存器。

l 地址編號：字母C＋（十進制）地址編號 （C0～ C255）

l 設定值： 等于計數脈沖的個數。用常數K設定。

l 16位低速計數器

Ø 通用加計數器：C0～C99(100點)；設定值區間為K1～K32767

Ø 停電保持加計數器：C100～C199(100點)；設定區間為K1～K32767

特點：停電保持計數器在外界停電后能保持當前計數值不變，恢復來電時能累計計數。

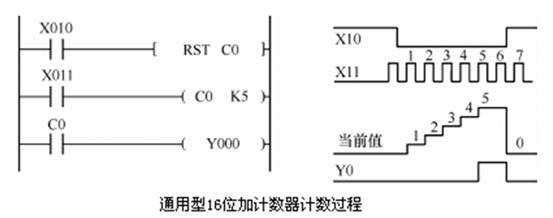

l 原理：計數信號每接通一次（上升沿到來），加計數器的當前值加1，當前值達到設定值時，計數器觸點動作；復位信號接通時計數器復位。

l 計數器處于復位狀態時，當前值清0，觸點復位，且不計數。
