三菱PLC輸入/輸出回路的典型接線方式

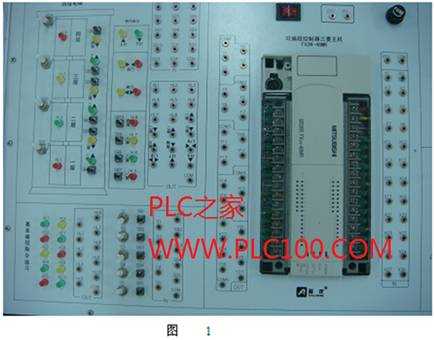

在圖1所示設備上，按照電氣控制原理圖完成PLC外部電路的連接。

在使用PLC之前，必須對其輸入/輸出回路有一定的了解，否則會因為接線錯誤造成PLC或輸入/輸出設備的損壞。

　

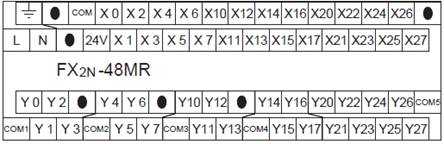

圖1 FX2N輸入/輸出點分布圖

圖1所示為FX2N-48MR的外部接線端子分布圖。FX2N供電線路要求采用額定電壓為AC100-AC240V，額定頻率50/60Hz電源供電。AC電源應配線于L、N專用端子，電源線應采用在2.0mm²以上導線；主機上24V端子是PLC內部直流電源引出端，不能從外部接入電源；主機上“●”表示不使用的空端子，不能接線。

（1）輸入回路

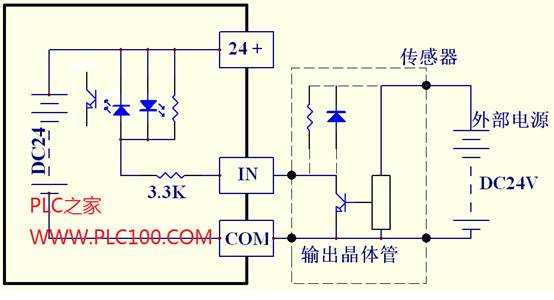

可編程控制器輸入端的一次回路及二次回路間使用光耦合器做絕緣隔離，一般二次回路還設有RC濾波電路，防止輸入端殘余信號或外部噪聲干擾。當某一輸入端有信號輸入時，內部電子回路導通，相應輸入狀態指示燈亮。一般多個輸入端共同使用一個COM端子。FX2N的輸入回路（外接一傳感器）如圖2所示。

圖2 FX2N的輸入回路

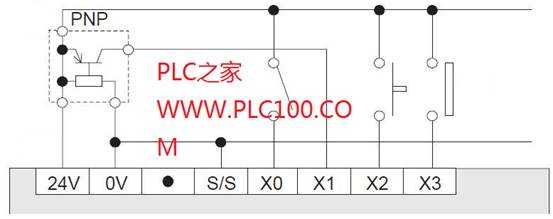

圖3所示為接有PNP型傳感器時，FX2N可編程控制器輸入的典型接線。

圖3 接有PNP型傳感器的典型輸入回路接線

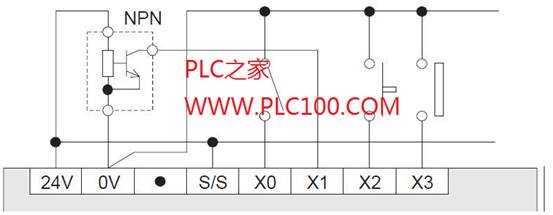

圖4所示為接有NPN型傳感器時，FX2N可編程控制器輸入的典型接線。

圖4 接有NPN型傳感器的典型輸入回路接線

（2）輸出回路

可編程控制器工作時控制回路中各元件并不需要實際接線，而是由PLC指令的執行來代替。指令執行結果會送到PLC的輸出點，由輸出點與外接電源和負載等構成回路，達到控制負載的目的。PLC輸出方式有繼電器輸出、晶體管輸出和晶閘管輸出三種，FX2N-48MR采用的是繼電器輸出方式，圖5所示為其典型的輸出回路接線。

圖5 FX2N-48MR典型輸出回路接線
