三菱PLC位元件左/右移位指令及梯形圖舉例

• 2018-09-08

移位寄存器指令包括SFTR（位右移）、SFTL（位左移）、WSFR（字右移）、WSFL（字左移）、SFWR（移位寫入）、SFRD（移位讀出）。這里主要介紹SFTR（位右移）、SFTL（位左移）指令。

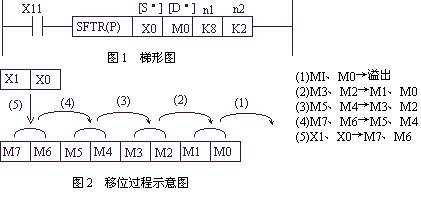

SFTR（位右移）指令，其指令代碼為FNC34，SFTL（位左移）指令，其指令代碼為FNC35，它們的源操作數和目標操作數均為X、Y、M、S， 操作元件n1指定目標操作元件[D·]的長度，操作元件n2指定移位位數和源操作元件[S·]的長度。n2≤n1≤1024,其功能是對于n1位（移動寄存器的長度）的位元件進行n2位的右移或左移。指令執行的是n2位的移位。在圖1中，當X11由OFF變為ON時，執行如圖2所示的右移過程。在圖3中，當X12由OFF變為ON時，執行如圖4所示的左移過程。
