三菱的FX2N PLC特殊功能模塊的讀寫指令使用

• 2018-09-08

讀特殊功能模塊指令使用說明：

①
讀特殊功能模塊指令FROM的目標操作數為KnY、KnM、 KnS、 T、C、V、D和Z。

②
接在FX系列PLC基本單元右邊擴展總線上的功能模塊，從最靠基本單元的那個開始，其編號m1依次為0～7。n是待傳送數據的字數，n＝1～32（16位操作）或1～16（32位操作）

③
圖1a中，X0為ON時，將編號為m1的特殊功能模塊內編號為m2開始的n個緩沖寄存器（BFM）的數據讀入PLC，并存入[D]開始的n個數據寄存器中。M2是特殊功能模塊中緩沖寄存器的首元件號，m2=0～32767，n是待傳送數據的字數， n=0～32767。

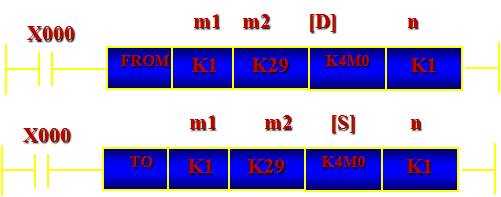

圖1　讀寫特殊功能模塊指令的使用

(a)　讀特殊功能模塊指令　(b)　寫特殊功能模塊指令
