三菱PLC常用位邏輯指令的梯形圖與程序流程圖

1、三菱PLC常用位邏輯指令“與邏輯”、“或邏輯”、“非邏輯”使用

　

　

　

　

　

　

　

　

與邏輯：如上所示：X00、X01狀態均為1時，Y00有輸出；當X00、X01兩者有任何一個狀態為0，Y00輸出立即為0。

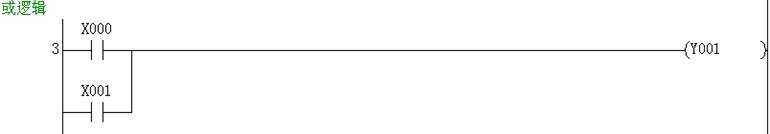

或邏輯：如上所示：X00、X01狀態有任意一個為1時，Y01即有輸出；當X00、X01狀態均為0，Y01輸出為0。

非邏輯：如上所示：X00、X01狀態均為0時，Y02有輸出；當X00、X01兩者有任何一個狀態為1，Y02輸出立即為0。

2. 程序流程圖
