三菱FX機型可編程控制器中的定時器的工作

• 2018-09-08

三菱FX機型可編程控制器中的定時器是對機內1ms、10ms、100ms等不同規格時鐘脈沖累加計時的。定時器除了占有自己編號的存儲器位外,還占有一個設定值寄存器和一個當前值寄存器。

具體工作歷程

定時器滿足計時條件時開始計時,當前值寄存器則開始計數,當它的當前值與設定值寄存器存放的設定值相等時定時器動作,其常開觸點接通,常閉觸點斷開,并通過程序作用于控制對象,達到時間控制的目的。

定時器的類型 ：有通用型、積算型兩大類

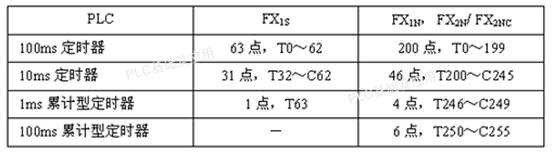

通用定時器：FX系列PLC有100ms、10ms、1ms3種定時器，不同型號PLC的不同3種定時器的范圍不同，而同一型號的PLC的3種定時器的范圍還可由特殊輔助繼電器M8028的狀態改變。
