三菱PLC內部計數器編程舉例介紹

• 2018-09-08

三菱PLC計數器軟元件的OUT、RST指令助記符與功能

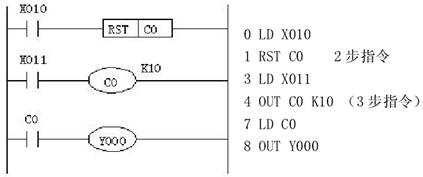

內部計數器編程

C0對X011的OFF-ON次數進行增計數，當它達到設定值K10時，輸出輸出點C0動作，以后即使X011從OFF-ON，計數器的當前值不變，輸出觸點依然動作。

為了清除這些當前值，讓輸出觸點復位，則應令X010為ON。

有必要在OUT指令后面指定常數K或用數據寄存器的地址號作間接設定。

對于掉電保持用計數器，即使停電，也能保持當前值，以及輸出觸點的工作狀態或復位狀態。

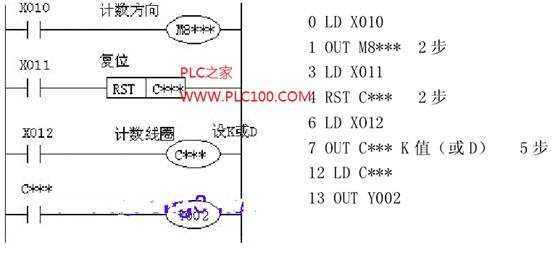

高速計數器的編程

在C235-C245的單相單輸入計數器中，為了指定計數方向，采用特殊輔助繼電器M8234-M8245。

當X010為ON時，對應C***的M8***也ON，這時C***為減計數。

當X010為OFF時，對應C***的M8***也OFF，這時C***為增計數。

X011為ON時，計數器C***的輸出觸點復位，計數器的當前值也清零。

當X012為ON時，對依據計數器地址號確定的計數器輸入X000-X005的ON/OFF進行計數。

計數器的當前值增加，通過設定值（K或D的內容）時輸出觸點置位。在減少方向上通過設定值復位.
