賽車完成比賽所用的時間顯示在一個7段模板

• 2018-09-08

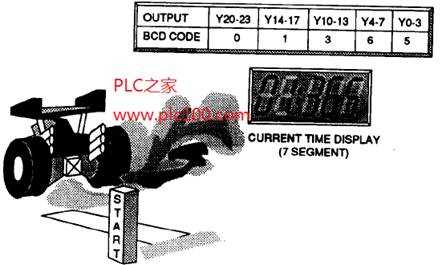

賽車完成比賽所用的時間顯示在一個7段模板上,這就要用到定時器數據的7段BCD輸出。

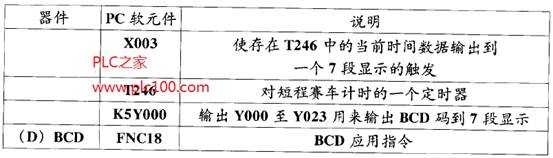

說明:

保存在定時器T246中的當前時間能被“復制”到輸出，這里為K5 Y000。這實際上表明5個BCD碼數字將從輸出點送出，從地址Y000開始。

每個BCD碼要求4個輸出，即一個BCD數字要求4個輸出，比如輸出K1Y000，將用到輸出Y000至Y003。本例子中，Y000至Y023被使用。最低BCD數一般分配輸出區的首地址。如果39876要被輸出，則6就被分到首地址區，為了查看輸出數據，選擇的輸出必須接線至一個接受BCD碼的顯示單元。這里使用一個典型的7段顯示。

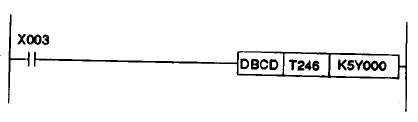

本例中，當X003出現時，整個操作被激活。在X003保持為ON期間，將連續進行BCD的轉換和輸出。

附注:因為有5個數字用BCD指令編碼，指令必須設置使用雙字。將D加于BCD指令前來達到這一點。
