適合家庭用的示警燈PLC系統設計編程

• 2018-09-08

這種家居安全使用的“示警燈”是很常見的。

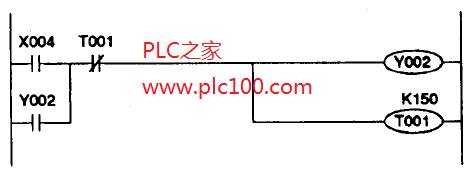

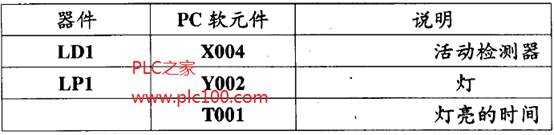

傳感器LD1提供初始輸入給電路。如果某個活動被LD1檢測到，程序輸入X004變為ON，接著安全燈LP1在Y002驅動下變為ON。安全燈會持續15秒，這通過鎖定燈輸出(Y002)來實現，但是接著用一個來自定時器T001的觸點關斷鎖定。

因為定時器與燈線圈同時起動，這樣可保證燈保持開狀態15秒。計時結束時，定時器的常閉觸點斷開，因而切斷鎖定電路。
