用以測量兩點間地平面變化的經緯儀PLC控制系

• 2018-09-08

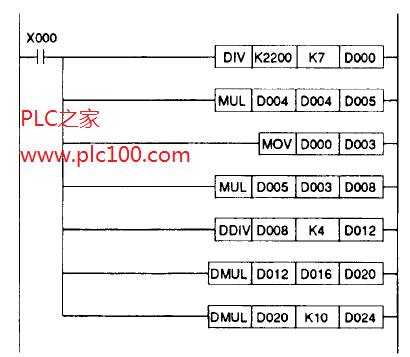

運算時，很少看到結果值，中間的或最終的，等于完整的數(整數)。起初看起來可編程控制器不能用來執行精確運算。事實不是這樣，采用比例和單元操作可以得到高精度的答案。

給出的例子顯示了一個用以測量兩點間地平面變化的經緯儀。計算實際上是已知三角形的兩個直角邊，求得料邊與相鄰角度。

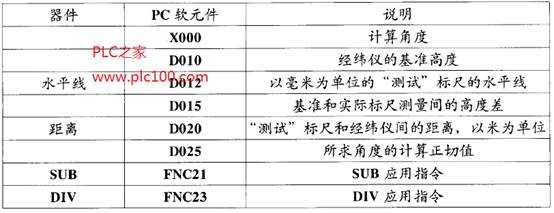

經緯儀和標尺的距離已知(部邊)，基準位和當前位也已知(所以對邊也能計算出)。這意味著所要求的角度的正切可計算出。為了得到一個合理的精確度，輸入參數按比例給出，基準位和實際位以毫米為單位輸入，經緯儀和標尺的距離以米為單位輸入。在進行“反正切”運算前，所計算的正切需要除以100。這種方法的結果誤差限制在近似0.5度。
