歐姆龍PLC的基本編程規則

• 2018-09-08

(1)每梯級都起始于左母線，線圈或指令應畫在最右邊

(2)必須與左母線相連的線圈或指令，可通過25313連接

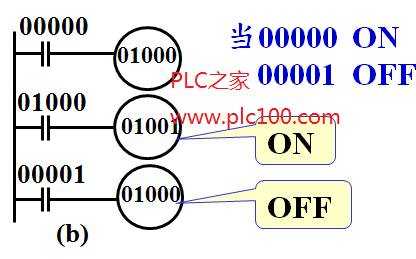

(3)用OUT指令輸出時，要避免雙線圈輸出的現象。

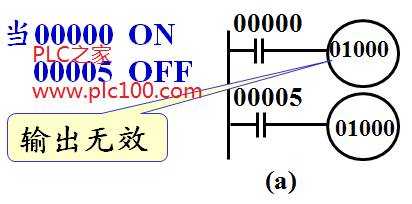

雙線圈輸出引起邏輯混亂

(4) 梯形圖必須遵循從左到右、從上到下的順序，不允許兩行之間垂直連接觸點。

(5) 程序結束一定要安排END指令，否則程序不被執行

沒END指令的程序，檢查時顯示信息“NO END INST”
