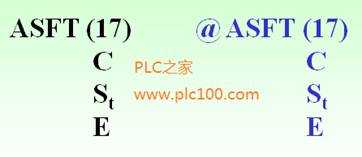

歐姆龍CPM1A系列PLC的異步移位寄存器指令ASFT /@ASFT

C：控制數據 St ：移位開始通道 E ：結果通道

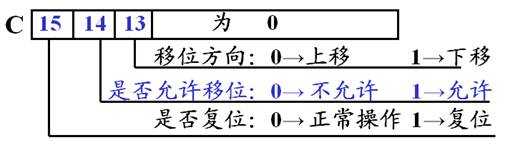

C的含義

指令功能

當執行條件為ON時，將數據為0000的通道與相鄰通道進行數據交換。

執行指令ASFT時數據交換的規則

① 相鄰兩通道數據都為0000，不交換。

②上移：數據為0000的通道與相鄰高地址通道交換。

③下移：數據為0000的通道與相鄰低地址通道交換。

執行指令ASFT，可以把數據為0000的通道集中到數據區的上半部分或下半部分。

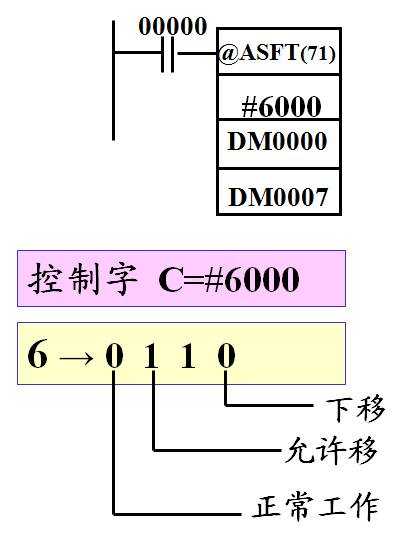

使用指令ASFT舉例
