歐姆龍PLC宏指令及其功能

• 2018-09-08

宏指令：用一個子程序N代替多個具有相同結構、但操作數不同的子程序。

注意：子程序N必須用指令SBN/RET來定義，必須放在主程序之后、END之前。子程序嵌套不能超過16次。

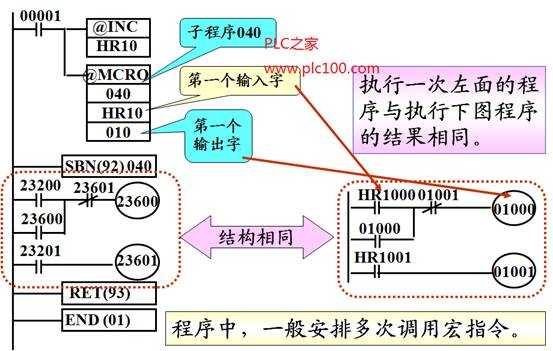

執行宏指令的過程

① 當執行條件ON時，停止執行主程序，將輸入數據I1~ I1+3的內容復制到SR232~SR235中，將輸出數據O1~ O1+3的內容復制到SR236~SR239中，然后調用子程序N；

②子程序N執行完畢，再將SR236~SR239的內容傳送到O1~ O1+3中，并返回到MCRO的下一條語句，繼續執行主程序。

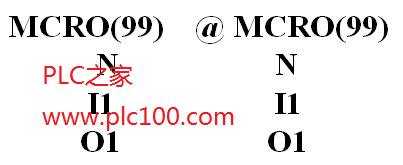

關于宏指令的操作數
