GSM MODEM與OMRON的PLC通訊

• 2018-09-08

一． 使用設備
1. 使用2臺GSM的modem，型號是BM2403A。其規格參數如下

2. 2張中國移動的手機SIM卡（需開通WAP和數據傳真服務）

◆ MODEM產品特征
為數據、傳真、短消息和語音傳輸而設計的GSM/GPRS MODEM
執行ETSI GSM Phase 2+的標準
類別4（2W @ 900MHz）
類別1（1W @ 1800/1900MHz）
活動SIM插槽
3V-5V SIM

◆ MODEM輸出功率
2W-類別4，for GSM 900
1W-類別5，for GSM 1800
輸入電壓：5V-32V
輸入電流：空閑<10mA，話音傳輸200mA for GSM 900 @ 12V
空閑<4.8mA，話音傳輸100mA for GSM 1800 @ 12V
溫度：-20℃ - +55℃工作
-25℃ - +70℃存儲
外部尺寸：98×54×25 mm
重量：130g

◆ MODEM附加服務
呼叫轉移
多方通話
呼叫限制
電話簿
固定號碼呼叫
呼叫等待或保持
呼叫線路認證
記費
紅外線SIM數據傳輸
回聲取消
SIM 工具包
SIM 鎖
USSD
◆ MODEM基本特征
通話或緊急呼叫
最高速率，升級最高速率和半速率
雙音多頻功能（DTMF）
A5/1&A5/5加密算法
SMS：MT/MO/CB/PDU模式

◆ MODEM數據特征
數據線路異步傳輸和同步可達14,400 bits/s
波特率從300到115,200 bits/s
自動從2,400到19,200 bits/s
自動傳真group3（class 1&2）
通話和傳真轉換 GPRS WAP

◆ MODEM接口
RS-232和聲音通過15pin接口連接(RS-232針腳定義 2-Tx 3-Rx 5-Gnd)
電源通過4pin接都相連
SMA天線接口
活動SIM插槽
通過AT指令控制

3. 使用1臺OMRON的C200HE-CPU42 PLC（帶標準RS232通訊口）.

4. 接線
計算機與MODEM的線是自帶的，PLC與MODEM的接線如下

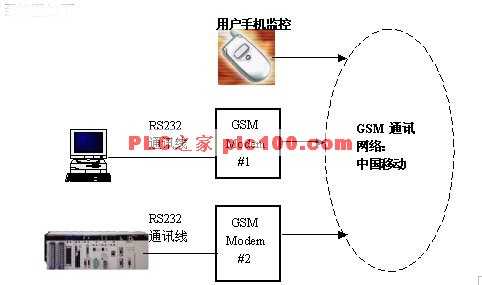

5. 系統圖如下


二．試驗步驟

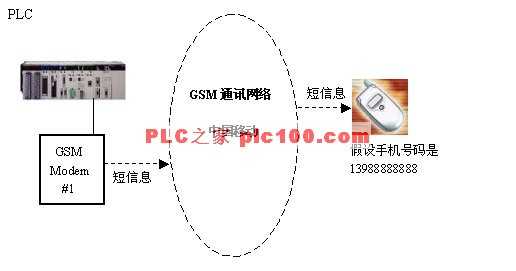

1. PLC向用戶手機進行呼叫，即發送短信息給管理者的手機，用于PLC處理時自動發送報警信息給用戶。不管用戶在什么地方，只要手機在中國移動通訊的網絡覆蓋范圍之內，就一定收到PLC的報警信息，從而做出相應的處理對策。

2. PLC設置
DM6645:1001（使用無協議方式發送AT指令）
DM6646:0803（與MODEM設為相同的波特率1，8，1, N）

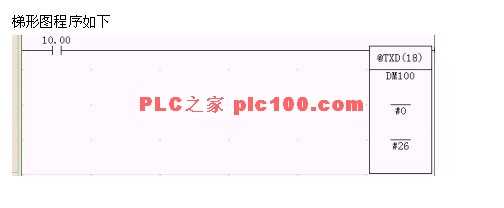

梯形圖程序如下

使用無協議方式發送AT指令給GSM MODEM,從而實現MODEM將你設定好的信息以短信的方式發送給用戶手機。


前面的執行條件10.00可以是一個報警的啟動條件，一旦程序觸發，則將對應PLC內存中的報警內容以短信的方式發送給用戶方。


發送內容為：
AT+CMGS=”13988888888”Send Message by Text-Mode
// 目的手機號碼|結束符|內容 |發送符|


發送報警內容是：OK
將以上發送ASCII內容全部轉為16進制,存放在PLC的DM100中，列表如下

則用戶方手機收到短信息
OK (模擬報警信息)
WROM: XRQBGJSNBOHMKHJYFMYXOEAIJJPHSCRTNHGSWZIDREXCAXZOWCONEUQZAAFXISHJE
9:11 12/4/03 (故障時間 月/日/年)

3. 經過多次試驗，PLC都可以通過內部的程序控制，將報警信息以短信的方式傳送給管理人員的手機中。由于GSM手機現在已非常普及，所以其可適用場合非常多，使用的前景也非常廣闊。
