三相異步電動機的定子部分的組成部分介紹

• 2018-09-08

定子是用來產生旋轉磁場的。三相電動機的定子一般由外殼、定子鐵心、定子繞組等部分組成。

（1）外殼

三相電動機外殼包括機座、端蓋、軸承蓋、接線盒及吊環等部件。

機座：鑄鐵或鑄鋼澆鑄成型，它的作用是保護和固定三相電動機的定子繞組。中、小型三相電動機的機座還有兩個端蓋支承著轉子，它是三相電動機機械結構的重要組成部分。通常，機座的外表要求散熱性能好，所以一般都鑄有散熱片。

端蓋：用鑄鐵或鑄鋼澆鑄成型，它的作用是把轉子固定在定子內腔中心，使轉子能夠在定子中均勻地旋轉。

軸承蓋：也是鑄鐵或鑄鋼澆鑄成型的，它的作用是固定轉子，使轉子不能軸向移動，另外起存放潤滑油和保護軸承的作用。

接線盒：一般是用鑄鐵澆鑄，其作用是保護和固定繞組的引出線端子。

吊環：一般是用鑄鋼制造，安裝在機座的上端，用來起吊、搬抬三相電動機。

（2）定子鐵心

異步電動機定子鐵心是電動機磁路的一部分，由0.35mm～0.5mm厚表面涂有絕緣漆的薄硅鋼片疊壓而成，如圖2所示。由于硅鋼片較薄而且片與片之間是絕緣的，所以減少了由于交變磁通通過而引起的鐵心渦流損耗。鐵心內圓有均勻分布的槽口，用來嵌放定子繞圈。

（a）定子鐵心 （b）定子沖片

圖2 定子鐵心及沖片示意圖

（3）定子繞組

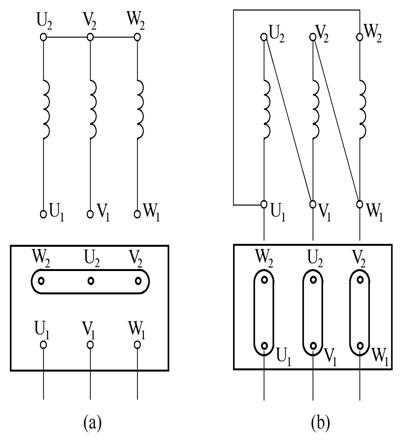

定子繞組是三相電動機的電路部分，三相電動機有三相繞組，通入三相對稱電流時，就會產生旋轉磁場。三相繞組由三個彼此獨立的繞組組成，且每個繞組又由若干線圈連接而成。每個繞組即為一相，每個繞組在空間相差120°電角度。線圈由絕緣銅導線或絕緣鋁導線繞制。中、小型三相電動機多采用圓漆包線，大、中型三相電動機的定子線圈則用較大截面的絕緣扁銅線或扁鋁線繞制后，再按一定規律嵌入定子鐵心槽內。定子三相繞組的六個出線端都引至接線盒上，首端分別標為U1, V1, W1 ，末端分別標為U2, V2, W2 。這六個出線端在接線盒里的排列如圖3所示，可以接成星形或三角形。

（a）星形連接 （b）三角形連接

圖3 定子繞組的聯結
