PLC應用中減少輸入點數的方法

• 2018-09-08

在實際應用中，經常會遇到I/O點數不夠的問題，可以通過增加擴展單元或擴展模塊的方法解決，也可以通過對輸入信號和輸出信號進行處理，減少實際所需I/O點數的方法解決。

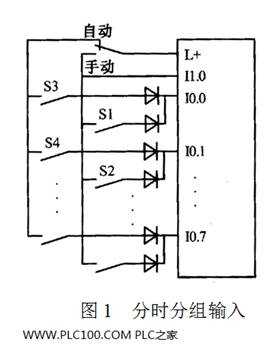

（1）分時分組輸入。 一般系統中設有“自動”和“手動”兩種工作方式，兩種方式不會同時執行。將兩種方式的輸入分組，從而減少實際輸入點。如圖1所示。PLC通過I1.0識別“手動”和“自動”，從而執行手動程序或自動程序。圖中的二極管用來切斷寄生電路。若圖中沒有二極管，轉換開關在“自動”，S1、S2、S3閉合，S4斷開，這時電流從L+端子流出，經S3、S1、S2形成的寄生回路電流流入I0.1，使I0.1錯誤的變為ON。各開關串如入二極管后，則切斷寄生回路。

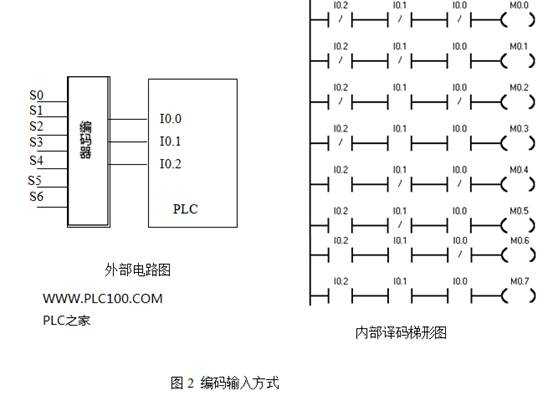

（2）硬件編碼，PLC內部軟件譯碼。如圖2所示。

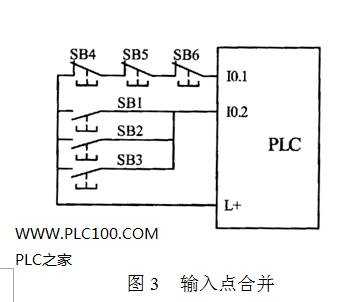

（3）輸入點合并。 將功能相同的常閉觸點串聯或將常開觸點并聯，就只占用一個輸入點。一般多點操作的起動停止按鈕、保護、報警信號可采用這種方式。如圖3所示。

（4）將系統中的某些輸入信號設置在PLC之外。系統中某些功能單一的輸入信號，如一些手動操作按鈕、熱繼電器的常閉觸點就沒有必要作為PLC的輸入信號，可直接將其設置在輸出驅動回路當中。
