PLC步進順控的狀態轉移圖畫法簡介

• 2018-09-08

1．步進順控概述：

一個控制過程可以分為若干個階段，這些階段稱為狀態或者步。狀態與狀態之間由轉換條件分隔。當相鄰兩狀態之間的轉換條件得到滿足時，就實現狀態轉換。狀態轉移只有一種流向的稱作單流程順控結構。

2．FX系列PLC的狀態元件

每一個狀態或者步用一個狀態元件表示，S0為初始步，也稱為準備步，表示初始準備是否到位。其它為工作步。

狀態元件是構成狀態轉移圖的基本元素，是可編程控制器的軟元件之一。 FX2N 共有 1000個狀態元件，其分類、編號、數量及用途如表1所示。

表1 FX2N的狀態元件

注：①狀態的編號必須在指定范圍內選擇。

②各狀態元件的觸點，在PLC內部可自由使用，次數不限。

③在不用步進順控指令時，狀態元件可作為輔助繼電器在程序中使用。

④通過參數設置，可改變一般狀態元件和掉電保持狀態元件的地址分配。

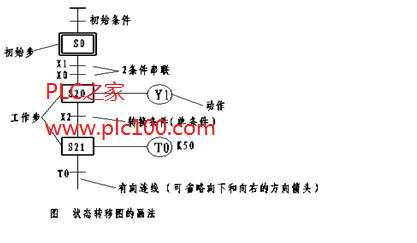

3．狀態轉移圖（SFC）的畫法

狀態轉移圖（SFC）也稱功能表圖。用于描述控制系統的控制過程。

狀態轉移圖的三要素：驅動動作、轉移目標和轉移條件。其中轉移目標和轉移條件必不可少，而驅動動作則視具體情況而定，也可能沒有實際的動作。

步與步之間的有向連線表示流程的方向，其中向下和向右的箭頭可以省略。圖中流程方向始終向下，因而省略了箭頭。
