電氣控制線路原理圖繪制原則舉例說明

• 2018-09-08

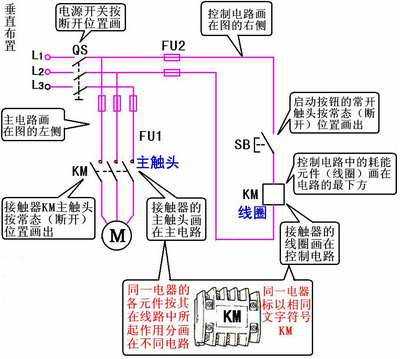

電氣控制線路原理圖繪制示意圖

（1）電路繪制

原理圖一般分為電源電路、主電路、控制電路、信號電路及照明電路繪制。

原路圖可水平布置，也可垂直布置。水平布置時，電源電路垂直畫，其他電路水平畫，控制電路中的耗能元件（如接觸器和斷電器的線圈、信號燈、照明燈等）要畫在電路的最右方。垂直布置時，電源電路水平畫，其他電路垂直畫，控制電路中的耗能元件要畫在電路的最下方。

電源電路畫成水平線，三相交流電源相序L1、L2、L3由上而下排列，中線N和保護地線PE畫在相線之下。直流電源則正端在上，負端在下畫出。

主電路是指受電的動力裝置及保護電器，它通過的是電動機的工作電流，電流較大，主電路要垂直電源電路畫在原理圖的左側?？刂齐娐肥侵缚刂浦麟娐饭ぷ鳡顟B的電路。信號電路是指顯示主電路工作狀態的電路。照明電路是指實現機床設備局部照明的電路。這些電路通過的電流都較小，畫原理圖時，控制電路、信號電路、照明電路要依次垂直畫在電路的右側。

（2）元器件繪制

①原理圖中，各電器的觸頭位置都按電路未通電或電器未受外力作用時的常態位置畫出。

②原理圖中，各電器元件不畫實際的外形圖。而采用國家規定的統一國標符號畫出。

③原理圖中，同一電器的各元件不按它們的實際位置畫在一起，而是按其在線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。

（3）電器元件布置圖

電器元件布置圖主要是表明機械設備上所有電氣設備和電器元件的實際位置，是電氣控制備制造、安裝和維修必不可少的技術文件。

（4）接線圖

接線圖主要用于安裝接線、線路檢查、線路維修和故障處理。它表示了設備電控系充各單元和各元器件間的接線關系，并標注出所需數據，如接線端子號、連接導線參數等。實際應用中通常與電路圖和位置圖一起使用。
