電磁接觸器的原理與結構圖示說明

• 2018-09-08

.1.電磁鐵的構造

電磁鐵的構造圖

2.電磁接觸器的原理結構

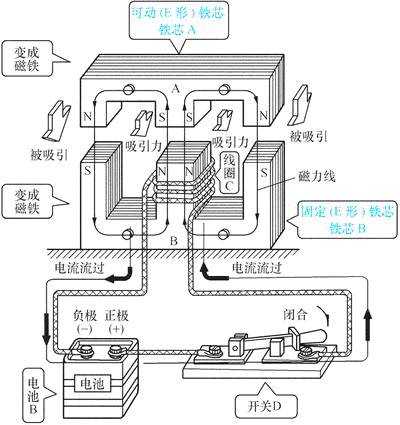

用于接觸器的E形鐵心的功能

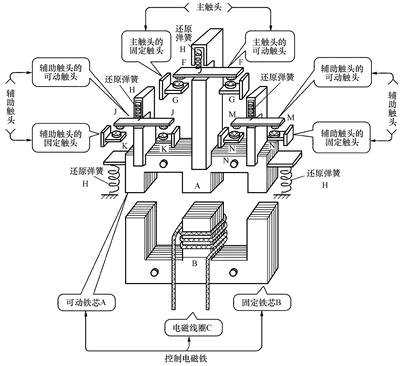

接觸器的原理結構圖

3. 電磁接觸器的實際結構

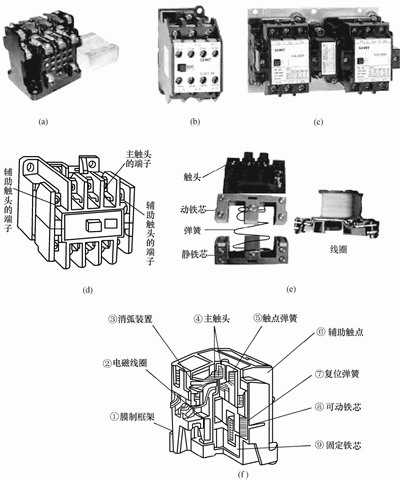

交流接觸器
（a）CJ10系列接觸器 （b）CJX1系列接觸器 （c）CJX1N系列機械聯鎖接觸

（d）交流接觸器的外形結構說明 （e）(f)接觸器內部結構

接觸器結構：由電磁系統、觸頭系統、滅弧裝置、復位彈簧等幾部分構成。

電磁系統：包括可動鐵心（銜鐵）、靜鐵心、電磁線圈；

觸頭系統：包括用于接通、切斷主電路的大電流容量的主觸頭和用于控制電路的小電流容量的輔助觸頭；

滅弧裝置：用于迅速切斷主觸頭斷開時產生的電弧，以免使主觸頭燒毛、熔焊，對于容量較大的交流接觸器，常采用滅弧柵滅弧。

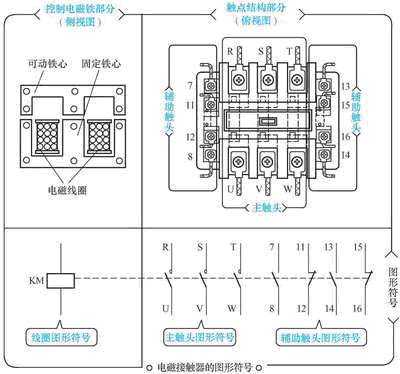

接觸器的圖形符號和文字符號
