閘刀開關（圖）技術參數與選擇 使用注意事項

• 2018-09-08

（1）閘刀開關的作用

閘刀開關是一種手動配電電器。主要用來隔離電源或手動接通與斷開交直流電路，也可用于不頻繁的接通與分斷額定電流以下的負載，如小型電動機、電爐等。

閘刀刀開關是最經濟但技術指標偏低的一種刀開關。閘刀開關也稱開啟式負荷開關。

（2）外型與結構

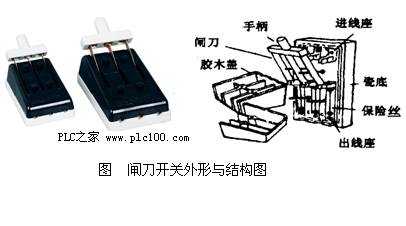

圖 是它的外形與結構圖，它主要有：與操作瓷柄相連的動觸刀、靜觸頭刀座、熔絲、進線及出線接線座，這些導電部分都固定在瓷底板上，且用膠蓋蓋著。所以當閘刀合上時，操作人員不會觸及帶電部分。膠蓋還具有下列保護作用：(1)將各極隔開，防止因極間飛弧導致電源短路；（2）防止電弧飛出蓋外，灼傷操作人員；（3）防止金屬零件掉落在閘刀上形成極間短路。熔絲的裝設，又提供了短路保護功能。

（3）閘刀開關技術參數與選擇

閘刀開關種類很多，有兩極的（額定電壓250V）和三極的（額定電壓380V），額定電流由10A至100A不等，其中60A及以下的才用來控制電動機。常用的閘刀開關型號有HK1、HK2系列。表1-1列出了HK2系列部分技術數據。

表1-1 HK2系列膠蓋閘刀開關的技術數據

正常情況下，閘刀開關一般能接通和分斷其額定電流，因此，對于普通負載可根據負載的額定電流來選擇閘刀開關的額定電流。對于用閘刀開關控制電機時，考慮其起動電流可達（4-7）倍的額定電流，選擇閘刀開關的額定電流，宜選電動機額定電流的3倍左右。

（4）使用閘刀開關時應注意：

·將它垂直的安裝在控制屏或開關扳上，不可隨意擱置；

·進線座應在上方，接線時不能把它與出線座搞反，否則在更換熔絲時將會發生觸電事故；

·更換熔絲必須先拉開閘刀，并換上與原用熔絲規格相同的新熔絲，同時還要防止新熔絲受到機械損傷；

·若膠蓋和瓷底座損壞或膠蓋失落，閘刀開關就不可再使用，以防止安全事故。
