工控領域中對射式光電傳感器的安裝及使用方

• 2018-09-08

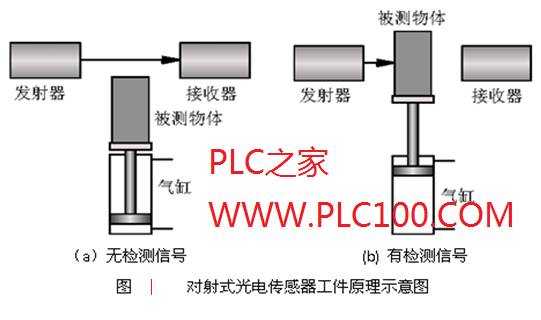

對射式光電傳感器的發射器和接收器是分離的。在發射器與接收器之間如果沒有物體遮擋，發射器發出的光線能被接收器接收到，開關不動作，如圖1（a）圖所示。當有物體遮擋時，接收器接收不到發射器發出的光線，傳感器產生輸出信號，開關動作，如圖1（b）圖所示。這種光電傳感器能辨別不透明的反光物體，有效距離大。因為發射器發出的光束只跨越感應距離一次，因此不易受干擾，可以可靠地用于野外或者粉塵污染較嚴重的環境中。

參考方案：

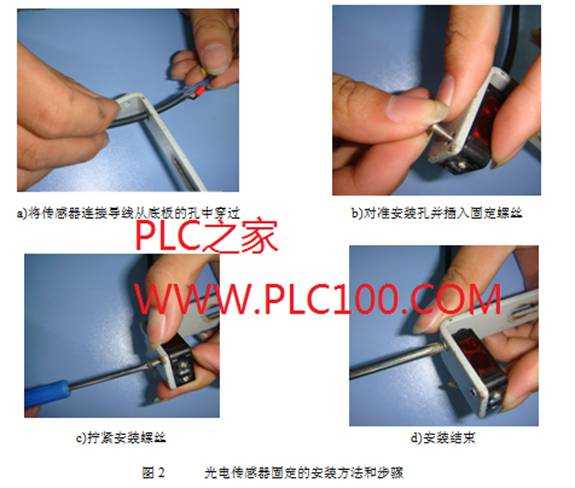

根據傳感器的結構和安裝支架的結構，要完成安裝，首先要將傳感器連接導線按圖2a）所示從孔中穿過，再將傳感器的固定孔和安裝支架上的安裝孔對準后，插入螺絲并固定，傳感器就固定在支架上了。參考的具體安裝方法和步驟如圖2所示。
