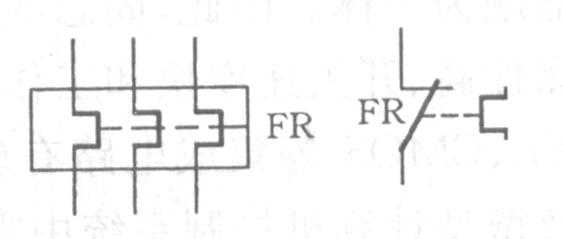

熱繼電器的動作原理和電器圖介紹

• 2018-09-08

熱繼電器是一種利用電流的熱效應工作的保護電器。熱繼電器由發熱元件(電阻絲)、雙金屬片、傳導部分和常閉觸點組成，當電動機過載時，通過熱繼電器中發熱元件的電流增加，使雙金屬片受熱彎曲，帶動常閉觸點動作。熱繼電器常用于電動機的長期過載保護。當電動機長期過載時，熱繼電器的常閉觸點動作，斷開相應的回路，使電動機得到保護。由于雙金屬片的熱慣性，即不能迅速對短路電流進行反應，而這個熱慣性也是合乎要求的，因為在電動機起動或短時間過載時，熱繼電器不會動作，避免了電動機的不必要停車。
