用PLC進行燈炮亮度控制設計

• 2018-09-08

這個應用解釋了一個使用S7-200的集成高速脈沖輸出指令來控制燈炮(24V/1 W)亮度的例子。模擬電位器0的設置值影響輸出端Q0.0方波信號的脈沖寬度，也就是燈泡的亮度。調整電位器時需要一把(2.5mm)螺絲刀。

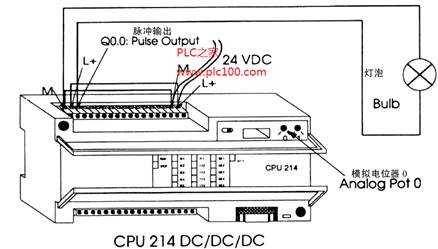

例圖

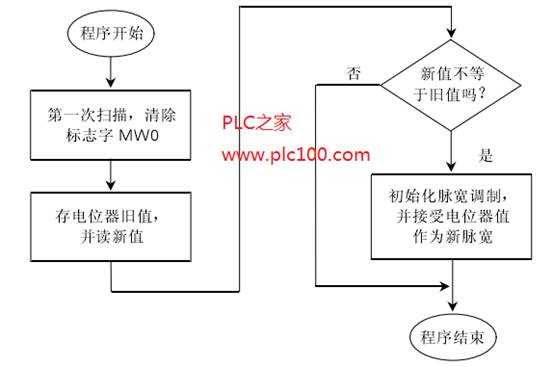

程序框圖

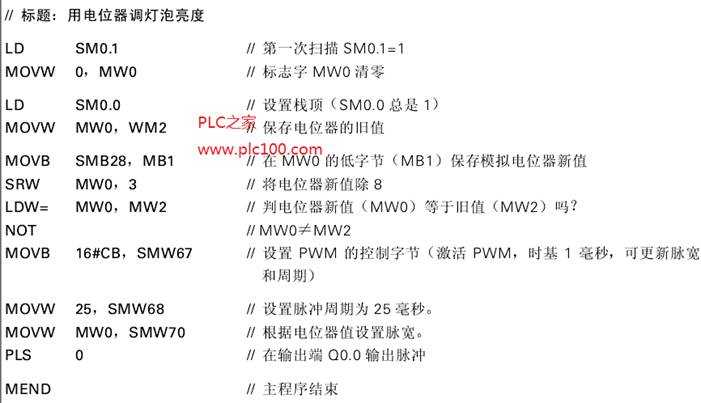

程序和注釋

在程序的每次掃描中，模擬電位器0的值，通過特殊存儲字節SMB28被拷貝到內存字MW0的低字節MB1。電位器的值除以8作為脈寬，脈寬和脈沖周期的比率大致決定了燈炮的亮度(相對于最大亮度)。除以8會(huì )帶來這樣一個額外的好處，即丟棄了SMB28所存值的3個最低有效位，從而使程序更穩定。如果電位器值變化了，那么將重新初始化輸出端Q0.0的脈寬調制，借此電位器的新值將被變換成脈寬的毫秒值。

本程序的長度為30個字
