用PLC定時器編梯形圖程序生成振蕩電路

（1） 振蕩電路可以產生特定的通斷時序脈沖，它應用在脈沖信號源或閃光報警電路中。

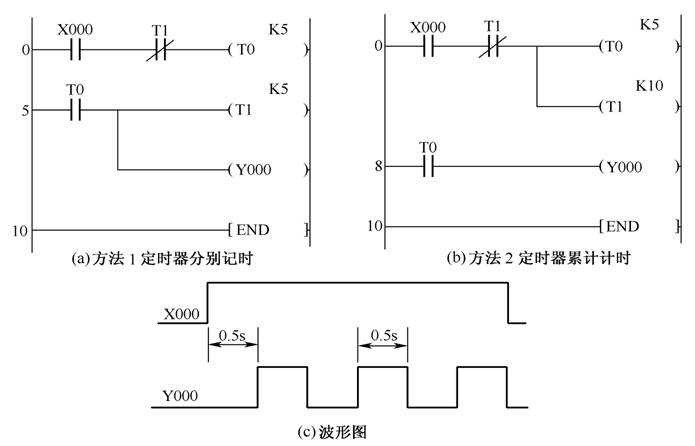

（2） 定時器組成的振蕩電路一,如下圖6所示

圖6 振蕩電路

注意：

1. 改變T0、T1的參數值，可以調整Y0的輸出脈沖寬度。

2. 振蕩電路的分析要注意X0的狀態。

3. 定時器組成的振蕩電路二

圖7 振蕩電路
