某組合機床液壓滑臺進給運動示意圖如圖1所示，其工作過程分成原位、快進、工進、快退四步，相應的轉換條件為SB、SQ1、SQ2、SQ3。液壓滑臺系統各液壓元件動作情況如表5-1所示。根據上述功能表圖的繪制方法，液壓滑臺系統的功能表圖如圖2a所示。
圖1 某組合機床液壓滑臺進給運動示意圖
表1 液壓元件動作表
|
元件 工步 |
YV1 |
YV2 |
YV3 |
|
原位 |
― |
― |
― |
|
快進 |
┼ |
― |
― |
|
工進 |
┼ |
― |
┼ |
|
快退 |
― |
┼ |
― |

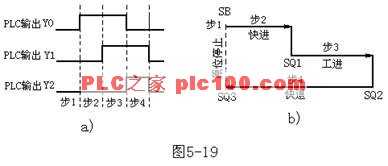

圖2 液壓滑臺系統的功能表圖
如果PLC已經確定，可直接用編程元件M300～M303（FX系列）來代表這四步，設輸入/輸出設備與PLC的I/O點對應關系如表2所示，則可直接畫出如圖2b所示的功能表圖接線圖，圖中M8002為FX系列PLC的產生初始化脈沖的特殊輔助繼電器。
表2 輸入/輸出設備與PLC I/O對應關系
|
PLC I/O |
X0 |
X1 |
X2 |
X3 |
Y0 |
Y1 |
Y2 |
|
輸入/輸出設備 |
SB |
SQ1 |
SQ2 |
SQ3 |
YV1 |
YV2 |
YV3 |
