PLC控制系統中“步”的概念舉例說明

• 2018-09-08

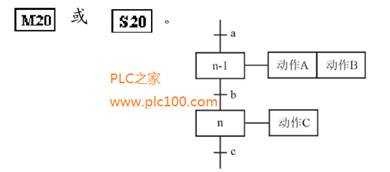

PLC控制系統中的步是根據系統輸出量的變化，將系統的一個工作循環過程分解成若干個順序相連的階段?！安健?，在狀態流程圖中用方框來表示。編程時一般用PLC內部的軟繼電器表示各步，如：

注意:步是根據PLC的輸出量是否發生變化來劃分的，只要系統的輸出量狀態發生變化，系統就從原來的步進入新的步。

舉例:液壓工作臺的工作過程的分步。

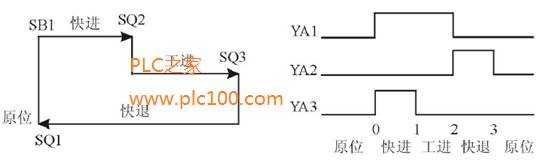

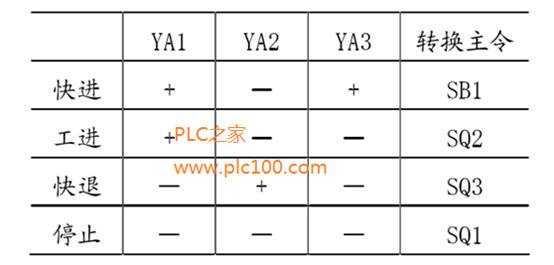

液壓工作臺的整個工作過程可劃分為:原位(SB1 )、快進(SQ2 )、工進(SQ3)和快退( SQ1)四步;各步電磁閥YA1, YA2, YA3的狀態如圖所示。

結論:PLC輸出量發生變化時產生新的一步。

1)初始步:剛開始階段所處的步，每個功能表圖必須有一個。在狀態轉移圖中，初始步用雙線框表示，如M0。

2)活動步:當前正在執行的步。
