工控中常見的的PLC輸入信號(開關量)

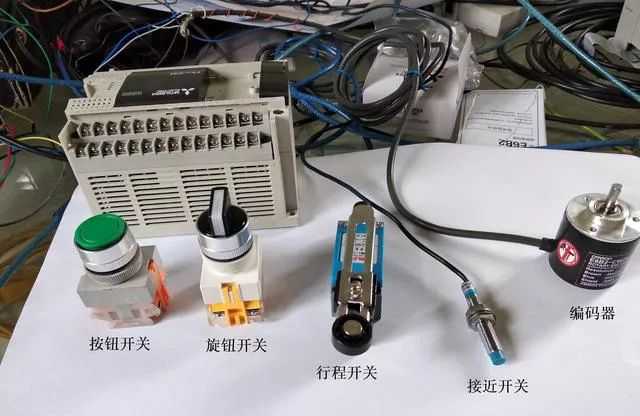

工控中常使用的輸入元器件主要是一些開關，有旋鈕開關、按鈕開關、行程開關、接近開關、編碼器等，如下圖所示：

常用的 PLC 輸入開關

這些開關有兩線制(按鈕、旋鈕、行程開關)、三線制(接近開關)、四線制(編碼器)，這些開關的輸入類型有NPN的、 PNP的。NPN型傳感器開關的輸出信號通過開關管與低電平(電源0V)連接，當傳感器接受到信號動作時，開關管導通，輸出低電平信號；PNP型的輸出信號則與高電平(電源24v)連接，當傳感器接受到信號動作時，開關管導通，輸出高電平信號。

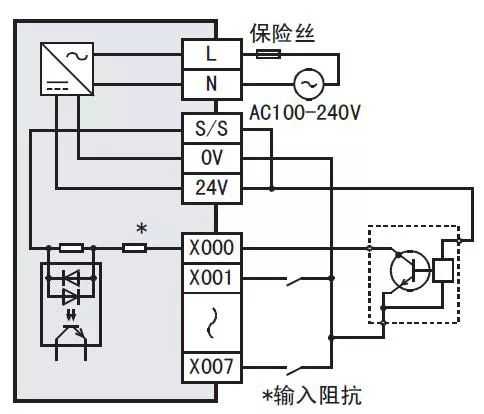

線PLC的輸入類型：PLC的外部接線有漏型、源型輸入，PLC漏型輸入，如下圖：

漏型輸入

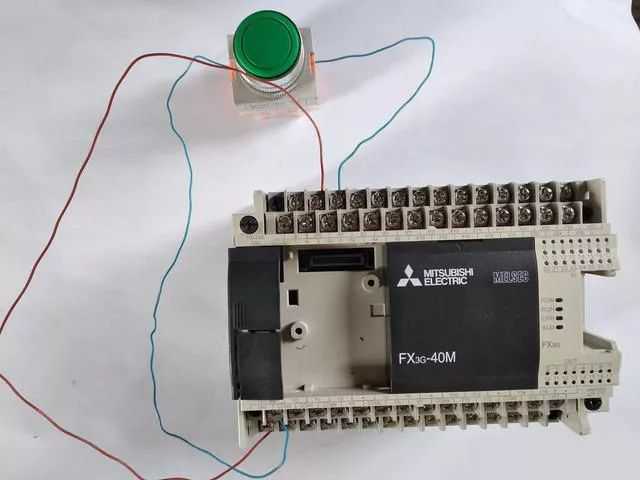

所謂的漏、源型輸入就是對于PLC的公共端S/S來說的，當24v的直流電源從公共S/S端子流入從輸入端子(X)流出，則成為漏型輸入，當24v的直流電源從輸入端子(x)子流入從公共端流出，則是源型輸入，可以看出漏型輸入時，公共端S/S接直流電源+24v，源型輸入時S/S接直流電源0v。

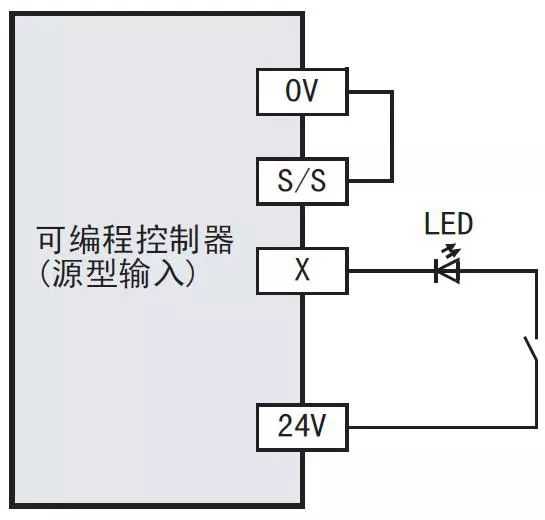

源型輸入

如何選擇開關的輸入類型？

在用一個PLC基本單元只能使用一種接法漏型或源型，對于兩線制的開關來說，兩種接法都可以，如下圖：

漏型輸入

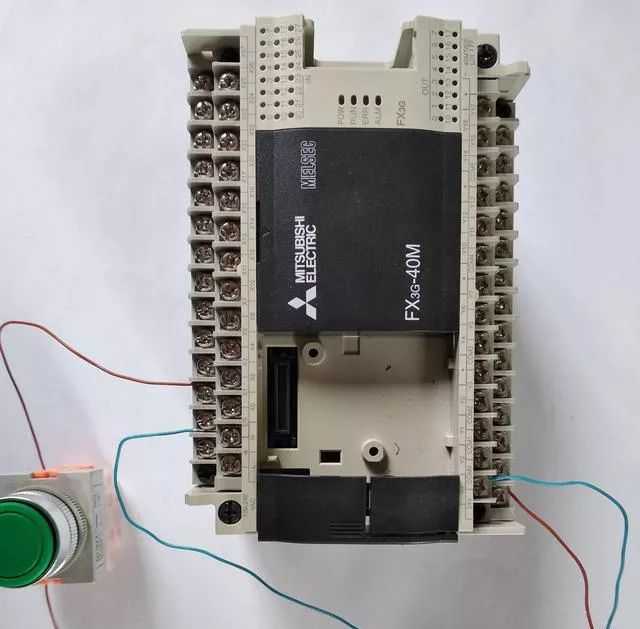

源型輸入

對于三線制的傳感器的接線一定要注意接法，根據上面對NPN于PNP型傳感器的說明，NPN開基集電極型傳感器對應的是PLC漏型輸入。

NPN型傳感器

而對于PNP開集電極型傳感器需要選擇PLC源型輸入。

例如上圖所列舉的接近開關和傳感器都是NPN型的，接法如下：

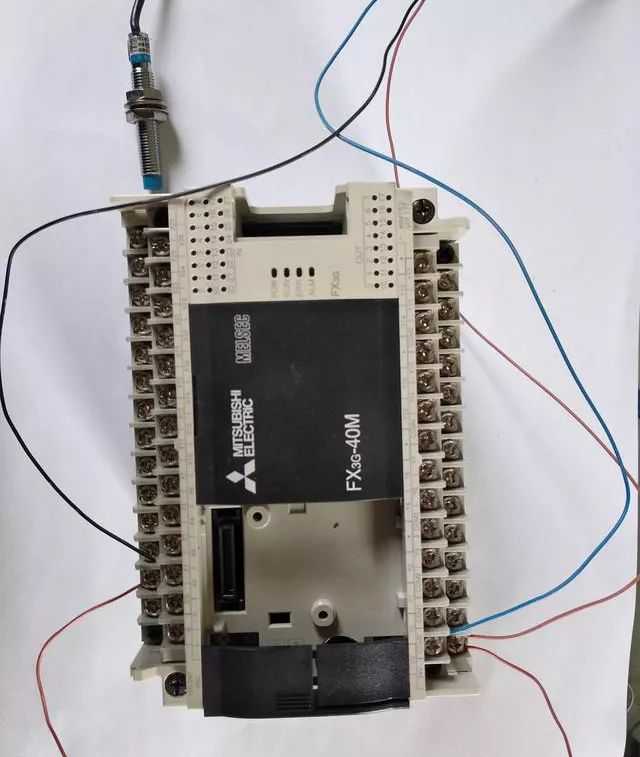

NPN型接近開關與PLC的連接

NPN型的編碼器與PLC的連接

以上就是常見的工控輸入器件與PLC的連接示意圖，根據開關類型選擇相應的PLC輸入類型才能成功連接，在接線時一定要主要查看開關類型。
