項目背景

河南某水庫現場分為3個部分①水庫進水處②水庫中心處③中控室。兩地直線距離5公里左右，客戶在進水處放置了液體流量計，在水中心放置了液位計。 想在中控室電腦上實時監測進水流量和水庫液位情況。使用傳統的有線連接存在如下的問題：

1. 距離太遠，所需材料費及人工費太高。
2. 中間是水，布線施工難度大。而且不安全。

項目方案

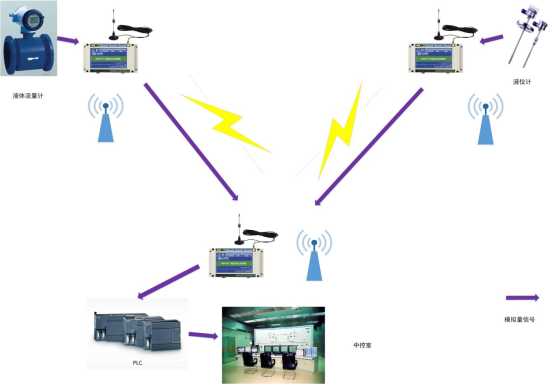

艾寶物聯的無線模擬量點對點終端AB433F系列，可以完美的解決以上問題并滿足客戶的需求。給液體流量計和液位計各接一臺無線模擬量點對點終端AB433F2D發送模塊，在中控室一端放置一臺無線模擬量點對點終端AB433F2D接收模塊和plc連接，再通過plc連電腦。液體流量計和液位計將4-20ma的模擬量信號傳給AB433F2D發送模塊， AB433F2D發送模塊通過無線電臺將信號傳給AB433F2D接收模塊，AB433F2D接收模塊再把信號傳給plc接電腦。從而達到在電腦上實時監測進水流量和液位的目的。

艾寶物聯的方案使用無線替代了數公里的電纜，施工簡單，費用低廉，工作靈活可靠，不會有斷線故障。完美的解決了大型水庫難以布線的問題，對大型水庫來說是最佳方案。本方案只需要三臺無線模擬量點對點終端AB433F終端，即可滿足所有的需求。

模擬量輸入AI的接線方法

模擬量輸入用來檢測電壓或電流信號，比如溫度，壓力、流量等傳感器的模擬量輸入信號。連線的示意圖如上圖所示，連接時請注意信號的正負極。模擬量輸入的量程可設定為0-20mA或0-5V或者0-10V，具有過壓防反接保護。量程需要在訂貨時提前聲明，默認量程為0-20mA。

模擬量輸出AO的接線方法

模擬量輸出用來模擬傳感器電壓或電流信號，比如溫度，壓力、流量等傳感器的模擬量信號。模擬量輸出可直接連接PLC，PLC控制柜、PLC組態屏等系統。連線的示意圖如上圖所示，連接時請注意信號的正負極。模擬量輸出的量程可設定為0-20mA或0-5V。量程需要在訂貨時提前聲明，默認量程為0-20mA。

涉及型號

AB433F2D 發送模塊：4AI/接收模塊：4AO。功率：2W，距離：5公里。

系統優勢

本方案的優勢：無需布線，無通訊費，無需插卡，無需編程，實時通訊，傳輸距離遠，繞射能力強。
