堆取料機無線控制系統

一、應用背景

堆取料機是現代化工業大宗散狀物料連續裝卸的高效設備，目前已經廣泛應用于港口、碼頭、冶金、水泥、鋼鐵廠、焦化廠、儲煤廠、發電廠等散料（礦石、煤、焦碳、砂石）存儲料場的堆取作業。很多廠家使用的堆取料機都是有線電纜控制方式，堆取料機在設計的控制上有中控啟/停、中控急停、運行、啟動、故障、堆料（取料）、在堆一、堆二、調堆、聯鎖等一些控制點到DCS和聯鎖設備，采用卷盤電機帶動卷盤對控制線進行收放。隨著線路老化和現場粉塵環境的影響，電纜故障率較高。針對這個問題，艾寶物聯推出無線控制堆取料機方案，可以完全代替原來的堆取料機的控制電纜,實現無線控制，從而解決堆取料機的控制電纜斷裂造成嚴重影響生產的問題，同時維護更換方便，節省了大量的人力物力財力。

艾寶物聯(艾寶物聯 http://www.playonthebeach.com/)的AB433E無線終端具有4路開關量輸入/4路開關量輸出，8路開關量輸入/8路開關量輸出，兩種配置,傳輸距離1km-20km可選。針對工業用戶，全工業級設計，經過大量測試，質量穩定可靠。免編程，撥碼開關即可設置所有工作參數。產品體積小巧，標準導軌安裝。廣泛應用于工業自動化、廠礦、電力、水利、環保、農業、交通、軍工、安防等領域。

二、系統介紹

本方案由堆料機/取料機，中控室DCS或PLC，艾寶物聯開關量器A， 艾寶物聯開關量控制器B組成

1. 艾寶物聯開關量控制器A，連接堆料機/取料機。A接收B的控制信號，輸出給堆料機/取料機，將堆料機/取料機的工作狀態實時傳輸給B。傳送互鎖信號
2. 艾寶物聯開關量控制器B，連接中控室DCS。B負責將中控控制指令發送給A，接收A發送來的狀態信號。傳送互鎖信號。

艾寶物聯開關量控制器具有無線雙向控制功能，兩臺配對使用，A設備和B設備相互控制，輸入狀態控制到對方設備的輸出，設備同時具有自診斷功能、檢測對方設備是否在線、故障輸出告警等功能，具有配置簡單、使用方便、實用性強、性能穩定等優點。

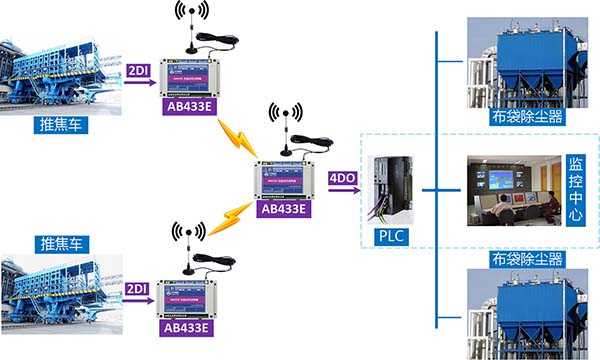

系統拓撲圖

三、總結

加裝無線控制后不僅大大減少故障率，還為工廠節省大量人力，財力，值得廣泛推廣。

1. 解決了原來電纜斷裂造成的故障，免去更換電纜的費用；
2. 無需電機，節省大量用電費用；
3. 無需滑環，省去了維護費用，也不用擔心因為灰塵導致控制不穩定；
4. 基本需要人工檢查，減少維護費用。
