用AB433G同時無線傳輸模擬量和開關量

發射端設備：

1. 工作電源為直流5~24V的寬電源選擇。
2. 發射設備同時支持向變頻器發送“啟動”和“停止”的的開關量信號，以及4到20mA的模擬量信號，從而完成對于遠端變頻器的控制。
3. 發射設備也可以將變頻器的相應開關量以及模擬量輸出，接入相應的控制設備。
4. 發射距離可以達到20公里。

接收端設備：

1. 能夠接收“啟動”，“停止”的開關量，并在相應通道的輸出端完成對于繼電器的動作控制。
2. 能夠將接收到的4到20mA的模擬量信號通過相對應的輸出端輸出，控制變頻器的工作速度。
3. 同時接收端的設備可以將當前的變頻器的具體狀態回傳至發送端，再通過發送端將當前狀態上報到控制系統。

通過上述兩端設備的具體描述，相信大家已經對于該無線傳輸方案的工作流程有了一定的了解。

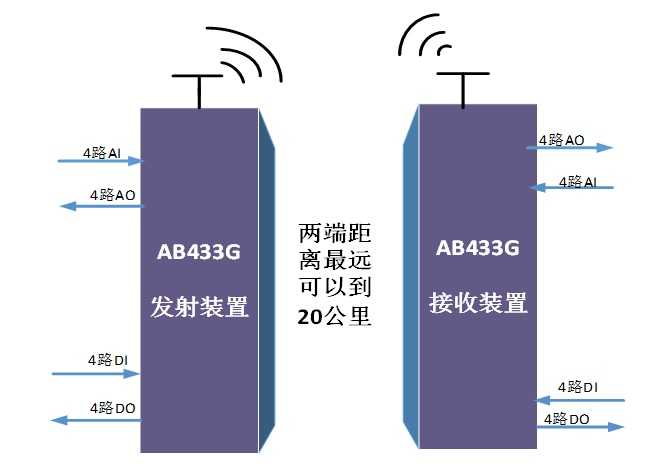

具體裝置功能圖：

1. 艾寶物聯的AB433G系列模塊是成對使用的，收發端各布置一個。
2. 每個模塊4路AI，4路AO、4路DI、4路DO；
3. 可以完成對于所有工業現場有關4~20mA模擬量，開關量的無線傳輸，以滿足工業現場的無線控制需求。
4. 可以連接到PLC、DCS等的控制系統。
