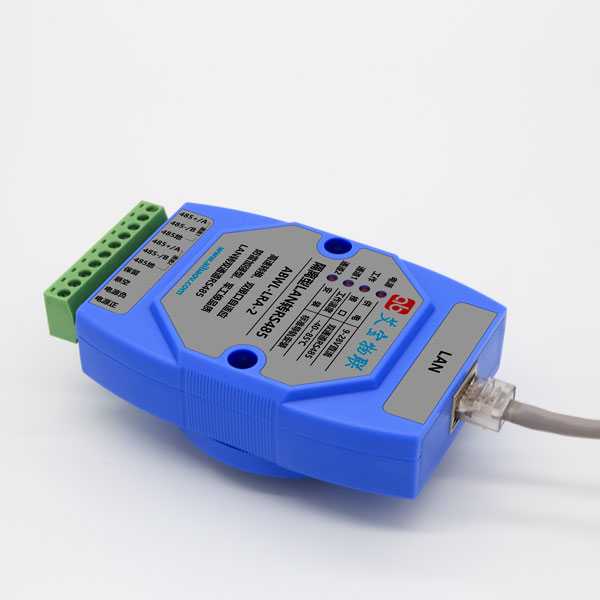

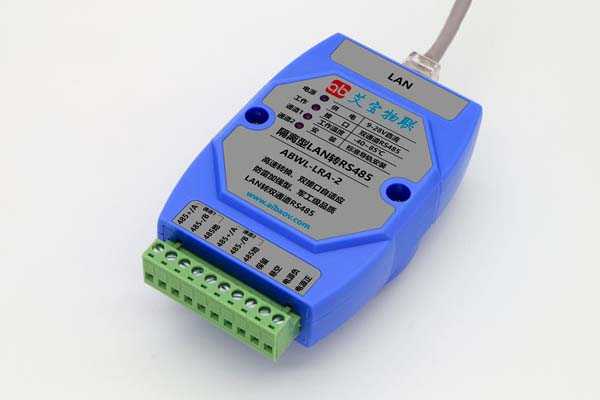

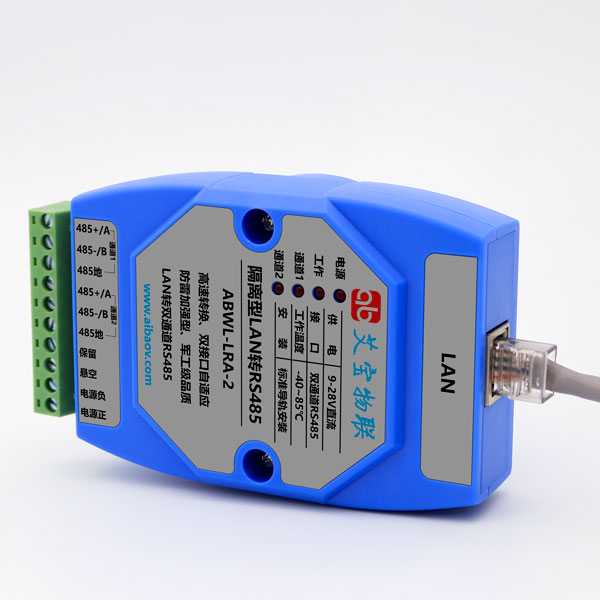

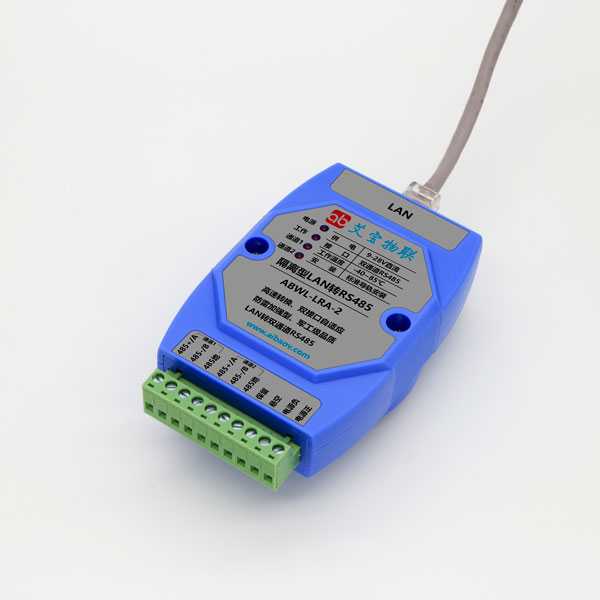

LAN轉RS485/串口服務器隔離型雙通道

產品概述

ABWL-LRA是一款工業級高性能LAN轉RS485、RS232轉換器，內部集成 TCP/IP 協議棧，可實現網絡數據包和串口數據的雙向透明傳輸，具有 TCP 客戶端、TCP 服務器端、UDP 客戶端 、UDP 服務器端 4 種工作模式，串口波特率最高可支持到 115200bps，可通過上位機軟件輕松配置，方便快捷。

產品詳情

【技術指標及特性】
實現串口數據和網絡數據的雙向透明傳輸
支持 10/100M，全雙工/半雙工自適應以太網接口，兼容 802.3 協議
支持 MDI/MDIX 線路自動轉換
支持 DHCP 自動獲取 IP 地址功能
支持 TCP CLEINT/ 服務器端和 UDP CLEINT/ 服務器端4 種工作模式
波特率： 300bps ～ 115200bps
支持 5、6、7 或者 8 位數據位以及 1 位或者 2 位停止位
串口支持奇、偶、無校驗、空白 0、標志 1 校驗方式
隔離方案：信號采用光電隔離、電源采用電磁隔離
輸出接口： RS232、RS485二合一
供電范圍：9-28V直流
隔離電壓：2500Vrms
負載性能：RS485可掛接256個節點(如果負載支持)
輸出保護：防雷+TVS保護+濾波網絡三級防護
工作指示：供電指示、工作指示、發送指示、接收指示
操作系統：支持Windows、Linus、MAC
保修政策：保修一年，終身成本維修
設備尺寸：104mm x 72mm x 26mm

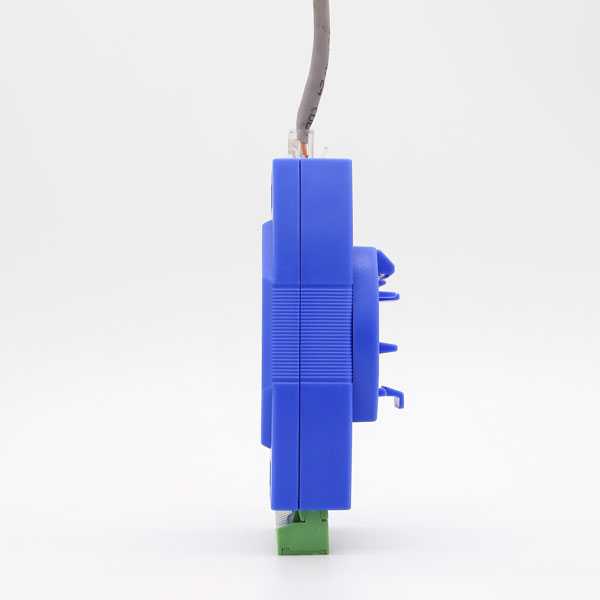

安裝方式：工業級塑料外殼、35mm DIN導軌安裝
工作環境：溫度：-40~85℃ 濕度：0-95%,不冷凝

【RS485總線連接】
艾寶物聯的RS485系列產品，具有標準RS485總線接口，采用差分信號邏輯。邏輯"1"以兩線間的電壓差為+(2～6)V表示；邏輯"0"以兩線間的電壓差為-(2～6)V表示。RS485設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓撲，RS485網絡拓撲一般采用終端匹配的總線型結構，不支持環形或星型網絡，從總線到每個節點的引線長度應盡可能短，以便使引出線中的反射信號對總線信號的影響最低。
